Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WGV0090 |
| Unsere Artikelnummer | 3904080 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609348558 |
| Zolltarif-Nr. | 85371098 |
13273.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

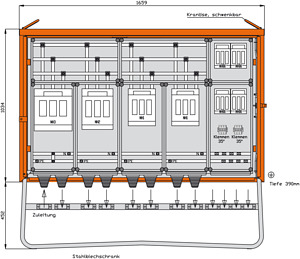

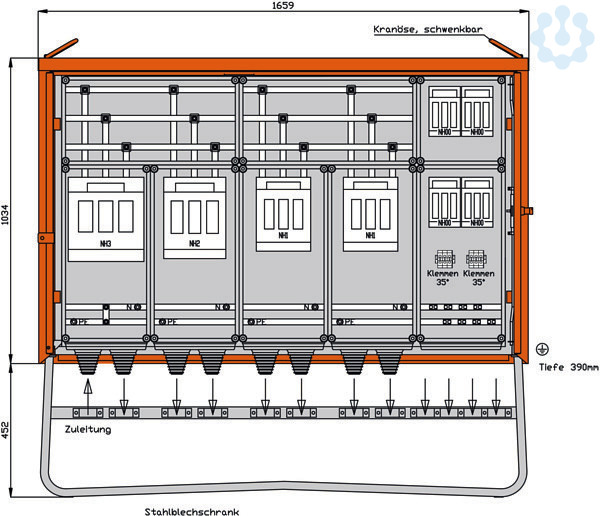

WALTHER Gruppenverteilerschrank
Anschlussleistung: 436kVA
nach IEC61439-4 Gehäuse (H31) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Kranösen
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 1034 x 1659 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mm
Anschluss: 1 NH3-Sicherungslasttrennschalter 630A
mit Bolzenanschluss M10 1 CU-Sammelschienensystem 630A
Abgang / Absicherung: 1 NH2-Sicherungslasttrennschalter 400A
mit Bolzenanschluss M10 2 NH1-Sicherungslasttrennschalter 250A
mit je 1 Bolzenanschluss M10 2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Bügelklemme 10-50qmm 2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Reihenklemme bis 35qmm
nach IEC61439-4 Gehäuse (H31) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Kranösen
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 1034 x 1659 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mm
Anschluss: 1 NH3-Sicherungslasttrennschalter 630A
mit Bolzenanschluss M10 1 CU-Sammelschienensystem 630A
Abgang / Absicherung: 1 NH2-Sicherungslasttrennschalter 400A
mit Bolzenanschluss M10 2 NH1-Sicherungslasttrennschalter 250A
mit je 1 Bolzenanschluss M10 2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Bügelklemme 10-50qmm 2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Reihenklemme bis 35qmm
Werkstoff des Gehäuses
Stahlblech
Ausführung
Verteilerschrank
Bemessungsspannung
400 V
Schutzart (IP)
IP44
Hauptschalter
NH3
Notschalter
Nein
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Bemessungsstrom
630.0 A
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Tiefe
390.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Leitungsschutzschalter
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anschlussleistung
436.0 kVA
Anzahl der Zählerfelder
0.0
Hauptschalter-Bemessungsstrom
630.0 A
Höhe
1486.0 mm
Breite
1659.0 mm
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der SCHUKO-Steckdosen
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
