Bestellware
| Hersteller | HELUKABEL GmbH |

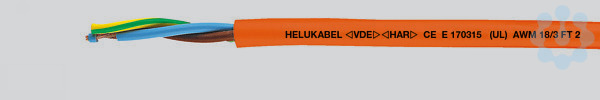

| Typ | H05VV-F/UL-5G2,5(13-AWG)-OR |
| Hersteller ID | 32837-S |
| Unsere Artikelnummer | 9462970 |
| Bestellmenge | 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4060892064128 |
| Zolltarif-Nr. | 85444995 |
332.00 € per 100 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Technische Daten:
PVC-Schlauchleitung nach DIN VDE 0285-525-2-11/ DIN EN 50525-2-11,
IEC 60227-5
und UL Std.758 AWM Style 20195
Temperaturbereich
HAR bewegt -5°C bis +70°C HAR nicht bewegt -40°C bis +70°C UL bewegt -5°C bis +75°C UL nicht bewegt -40°C bis +75°C
Nennspannung
HAR U0/U 300/500 V UL U0/U 300/500 V
Prüfspannung 2500 V
Durchschlagsspannung
min. 5000 V
Isolationswiderstand
min. 20 MOhm x km
Mindestbiegeradius
7,5x Leitungs Ø
Strahlenbeständigkeit
bis 80x106 cJ/kg (bis 80 Mrad)
Aufbau:
Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl.5, BS 6360 cl.5 bzw. IEC 60228 cl.5 und nach UL Std. 62
PVC-Aderisolation TI2 nach DIN VDE 0207-363-3 / DIN EN 50363-3
Aderkennzeichnung nach Farbcode DIN VDE 0293-308, einfarbig
Adern mit optimalen Schlaglängen in Lagen verseilt
PVC-Außenmantel TM2 nach DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
Eigenschaften:
PVC selbstverlöschend und flammwidrig nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
Die verwendeten Materialien bei der Ferti
PVC-Schlauchleitung nach DIN VDE 0285-525-2-11/ DIN EN 50525-2-11,
IEC 60227-5
und UL Std.758 AWM Style 20195
Temperaturbereich
HAR bewegt -5°C bis +70°C HAR nicht bewegt -40°C bis +70°C UL bewegt -5°C bis +75°C UL nicht bewegt -40°C bis +75°C
Nennspannung
HAR U0/U 300/500 V UL U0/U 300/500 V
Prüfspannung 2500 V
Durchschlagsspannung
min. 5000 V
Isolationswiderstand
min. 20 MOhm x km
Mindestbiegeradius
7,5x Leitungs Ø
Strahlenbeständigkeit
bis 80x106 cJ/kg (bis 80 Mrad)
Aufbau:
Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl.5, BS 6360 cl.5 bzw. IEC 60228 cl.5 und nach UL Std. 62
PVC-Aderisolation TI2 nach DIN VDE 0207-363-3 / DIN EN 50363-3
Aderkennzeichnung nach Farbcode DIN VDE 0293-308, einfarbig
Adern mit optimalen Schlaglängen in Lagen verseilt
PVC-Außenmantel TM2 nach DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
Eigenschaften:
PVC selbstverlöschend und flammwidrig nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
Die verwendeten Materialien bei der Ferti
Mantel-Farbe
orange
Mantel-Material
PVC
Ader-Kennzeichnung
Farbe
Leiter-Klasse
Kl.5 = feindrähtig
Ader-Isolation
PVC
Zul. Kabelaußentemperatur, in Bewegung
-5.0 °C
Zul. Kabelaußentemperatur, fest verlegt
-40.0 °C
Halogenfrei nach EN 50267-2-2
Nein
Schutzleiter
Ja
Raucharm nach EN 61034-2
Nein
Ader-Zahl
5.0
Außendurchmesser ca.
12.2 mm
Leiter-Nennquerschnitt
2.5 mm²
Nennspannung U
500.0 V
