Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WGV0080 |
| Unsere Artikelnummer | 3904078 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609347896 |
| Zolltarif-Nr. | 85371098 |
10622.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

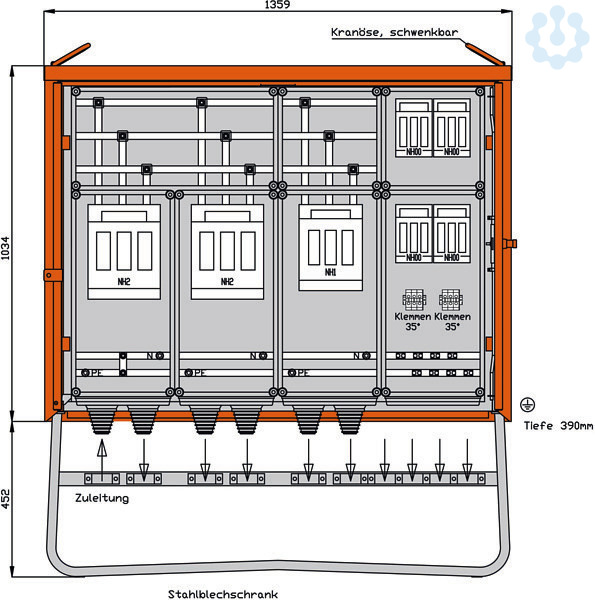

WALTHER Gruppenverteilerschrank
Anschlussleistung: 277kVA
nach IEC61439-4 Gehäuse (H30) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Kranösen
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 1034 x 1359 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mm
Anschluss: 1 NH2-Sicherungslasttrennschalter 400A
mit Bolzenanschluss M10 1 CU-Sammelschienensystem 400A
Abgang / Absicherung: 1 NH2-Sicherungslasttrennschalter 355A
mit Bolzenanschluss M10 1 NH1-Sicherungslasttrennschalter 250A
mit Bolzenanschluss M10 2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Bügelklemme 10-50qmm 2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Reihenklemme bis 35qmm
nach IEC61439-4 Gehäuse (H30) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Kranösen
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 1034 x 1359 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mm
Anschluss: 1 NH2-Sicherungslasttrennschalter 400A
mit Bolzenanschluss M10 1 CU-Sammelschienensystem 400A
Abgang / Absicherung: 1 NH2-Sicherungslasttrennschalter 355A
mit Bolzenanschluss M10 1 NH1-Sicherungslasttrennschalter 250A
mit Bolzenanschluss M10 2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Bügelklemme 10-50qmm 2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Reihenklemme bis 35qmm
Werkstoff des Gehäuses
Stahlblech
Ausführung
Verteilerschrank
Bemessungsspannung
400 V
Hauptschalter
NH2
Schutzart (IP)
IP44
Notschalter
Nein
Bemessungsstrom
400.0 A
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Hauptschalter-Bemessungsstrom
400.0 A
Anzahl der Zählerfelder
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der SCHUKO-Steckdosen
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Breite
1359.0 mm
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Höhe
1486.0 mm
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
0.0
Anschlussleistung
277.0 kVA
Tiefe
390.0 mm
Anzahl der Leitungsschutzschalter
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der Pole Hauptschalter
3.0
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
