Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | MTS54.100V |
| Unsere Artikelnummer | 2046309 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4013339193226 |
| Zolltarif-Nr. | 73089098 |
62.10 € per 1 Meter
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

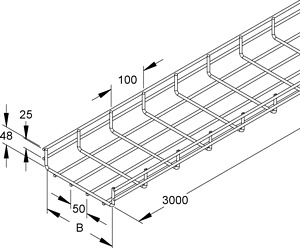

Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt, ohne Verbinder. Verbinder MTSCO 6 bitte gesondert bestellen. Für eine optimale Belastung der Gitterrinne beachten Sie hierzu bitte die Angaben zu Anzahl sowie die genaue Positionierung der Verbinder.
Abmessungen (ca. Maße) Nennmaß H x B (innen) : 54 x 100 mm
Längsdraht-Ø
: 6,0 mm
Bodenlängsdrahtabstand
: 50 mm
Querdraht-Ø
: 6,0 mm
Querdrahtabstand
: 100 mm
Lieferlänge L
: 3000 mm
Nutzbarer Querschnitt
: 5110 mm²
Werkstoff
: Stahl, galvanisch verzinkt nach DIN EN ISO 2081, blaupassiviert
Abmessungen (ca. Maße) Nennmaß H x B (innen) : 54 x 100 mm
Längsdraht-Ø
: 6,0 mm
Bodenlängsdrahtabstand
: 50 mm
Querdraht-Ø
: 6,0 mm
Querdrahtabstand
: 100 mm
Lieferlänge L
: 3000 mm
Nutzbarer Querschnitt
: 5110 mm²
Werkstoff
: Stahl, galvanisch verzinkt nach DIN EN ISO 2081, blaupassiviert
Werkstoffgüte
sonstige
Integrierte Trennwand
ohne
Oberflächenschutz
galvanisch/elektrolytisch verzinkt
Belastungstesttyp nach IEC 61537
Typ III
Werkstoff
Stahl
Art des Verbinders
geschraubt
Profilform
U-Form
Ausführung
ohne Verbinder
Einsatztemperatur
-20.0 °C
Geeignet für Funktionserhalt
Nein
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m
550.0 N/m
Arbeitslänge
3000.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
400.0 N/m
Gewicht
1.76 kg/m
Nutzbarer Querschnitt
5110.0 mm²
Länge
3000.0 mm
Breite
100.0 mm
Höhe
54.0 mm
Drahtdurchmesser Längsseite
6.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
735.0 N/m
Drahtdurchmesser Querseite
6.0 mm
Oberfläche
galvanisch/elektrolytisch verzinkt
Rostfreier Stahl, gebeizt
Nein
Weitspann-Ausführung
Nein
Schraublose Verbinder
Nein
Drahtdurchmesser
6.0 mm
Max. sichere Arbeitslast nach IEC 61537
730.0 N/m
Spannweite zwischen den Trägern nach IEC 61537
2000.0 mm
