Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | MTS105.500V |
| Unsere Artikelnummer | 2046334 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4013339193080 |
| Zolltarif-Nr. | 73089098 |
159.90 € per 1 Meter
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

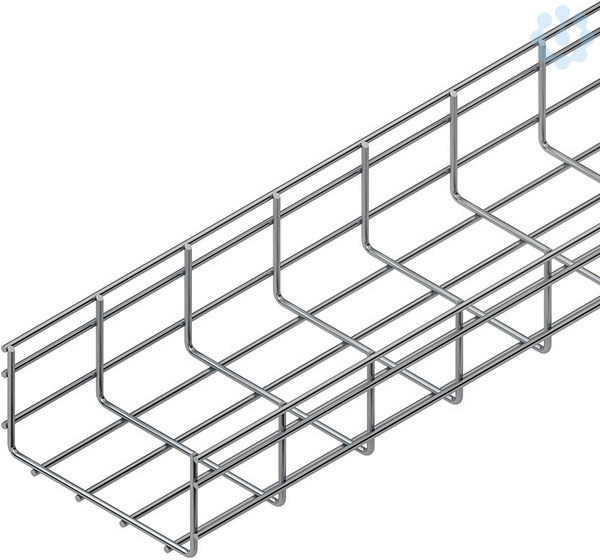

Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt, ohne Verbinder. Verbinder MTSCO 6 bitte gesondert bestellen. Für eine optimale Belastung der Gitterrinne beachten Sie hierzu bitte die Angaben zu Anzahl sowie die genaue Positionierung der Verbinder.

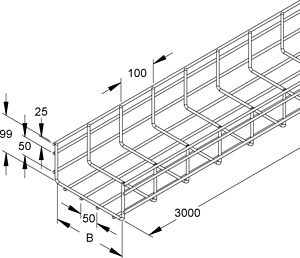

Abmessungen (ca. Maße) Nennmaß H x B (innen) : 105 x 500 mm
Längsdraht-Ø
: 6,0 mm
Bodenlängsdrahtabstand
: 50 mm
Querdraht-Ø
: 6,0 mm
Querdrahtabstand
: 100 mm
Lieferlänge L
: 3000 mm
Nutzbarer Querschnitt
: 50090 mm²
Werkstoff
: Stahl, galvanisch verzinkt nach DIN EN ISO 2081, blaupassiviert
Abmessungen (ca. Maße) Nennmaß H x B (innen) : 105 x 500 mm
Längsdraht-Ø
: 6,0 mm
Bodenlängsdrahtabstand
: 50 mm
Querdraht-Ø
: 6,0 mm
Querdrahtabstand
: 100 mm
Lieferlänge L
: 3000 mm
Nutzbarer Querschnitt
: 50090 mm²
Werkstoff
: Stahl, galvanisch verzinkt nach DIN EN ISO 2081, blaupassiviert
Ausführung
ohne Verbinder
Werkstoffgüte
sonstige
Belastungstesttyp nach IEC 61537
Typ III
Integrierte Trennwand
ohne
Oberflächenschutz
galvanisch/elektrolytisch verzinkt
Art des Verbinders
geschraubt
Werkstoff
Stahl
Profilform
U-Form
Einsatztemperatur
-20.0 °C
Geeignet für Funktionserhalt
Nein
Arbeitslänge
3000.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
1135.0 N/m
Breite
500.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
590.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m
850.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m
400.0 N/m
Nutzbarer Querschnitt
50090.0 mm²
Gewicht
3.27 kg/m
Höhe
105.0 mm
Länge
3000.0 mm
Drahtdurchmesser Querseite
6.0 mm
Drahtdurchmesser Längsseite
6.0 mm
Weitspann-Ausführung
Nein
Schraublose Verbinder
Nein
Spannweite zwischen den Trägern nach IEC 61537
2000.0 mm
Drahtdurchmesser
6.0 mm
Max. sichere Arbeitslast nach IEC 61537
1150.0 N/m
Oberfläche
galvanisch/elektrolytisch verzinkt
Rostfreier Stahl, gebeizt
Nein
