Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | KPL80.200/6 |
| Unsere Artikelnummer | 2622297 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4013339952694 |
| Zolltarif-Nr. | 39259020 |
66.40 € per 1 Meter
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

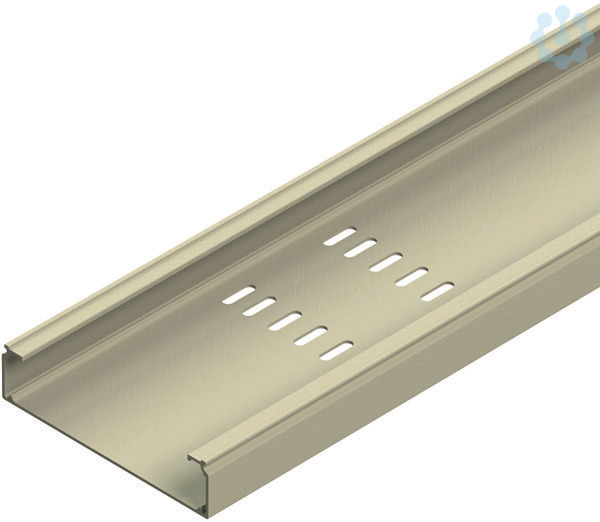

GFK-Kabelrinne, pultrudiert, mit ungelochten Seitenholmen und siebenreihiger Befestigungslochung im Boden, mechanische Festigkeit nach IEC 61537, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Der Stoßstellenverbinder KPGH 80 ist nicht im Lieferumfang enthalten bitte gesondert bestellen. Bei der Montage der Stoßstellenverbinder KPGH 80 ist die zu beachtenden Ausdehnungsdistanz der Kabelrinnen von ca. 3 mm zu berücksichtigen.
Durch die Ausdehnung des Materials ist bei der Montage auf Folgendes zu achten: - Die Kabelrinne sollte nicht nahe oder an der Stoßstelle verschraubt werden. - Bei der Verschraubung der Kabelrinne auf den Auslegern ist grundsätzlich eine Durchgangsbohrung von Ø 9 mm für die Schrauben FKM 6X20 E4 in die Rinne einzubringen.
Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar.
Abmessungen (ca. Maße) H x B
: 80 x 200 mm
Materialstärke t
: 2,5 - 3,7 mm
Bodenlochung
: 9 x 30 mm jeweils äußeren Reihenabstände : 20 mm jede
Durch die Ausdehnung des Materials ist bei der Montage auf Folgendes zu achten: - Die Kabelrinne sollte nicht nahe oder an der Stoßstelle verschraubt werden. - Bei der Verschraubung der Kabelrinne auf den Auslegern ist grundsätzlich eine Durchgangsbohrung von Ø 9 mm für die Schrauben FKM 6X20 E4 in die Rinne einzubringen.
Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar.
Abmessungen (ca. Maße) H x B
: 80 x 200 mm
Materialstärke t
: 2,5 - 3,7 mm
Bodenlochung
: 9 x 30 mm jeweils äußeren Reihenabstände : 20 mm jede
Werkstoffgüte
GFK
Art des Verbinders
geschraubt
Oberflächenschutz
sonstige
Farbe
grau
Ausführung
ohne Verbinder
Werkstoff
Kunststoff
Einsatztemperatur
-80.0 °C
Seitenlochung
Nein
Geeignet für Funktionserhalt
Nein
Montagelochung im Boden
Ja
Mit Oberteil
Nein
NATO-Lochbild
Nein
Breite
200.0 mm
Höhe
80.0 mm
Gewicht
2.34 kg/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
1600.0 N/m
Länge
6000.0 mm
RAL-Nummer
7032.0
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
700.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
1600.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m
1600.0 N/m
Arbeitslänge
6000.0 mm
Nutzbarer Querschnitt
14440.0 mm²
Oberfläche
sonstige
Weitspann-Ausführung
Nein
Rostfreier Stahl, gebeizt
Nein
Max. sichere Arbeitslast nach IEC 61537
1600.0 N/m
Spannweite zwischen den Trägern nach IEC 61537
2000.0 mm
