Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | UL150.750/3 |
| Unsere Artikelnummer | 2302887 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4013339965243 |
| Zolltarif-Nr. | 39259020 |
277.50 € per 1 Meter
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

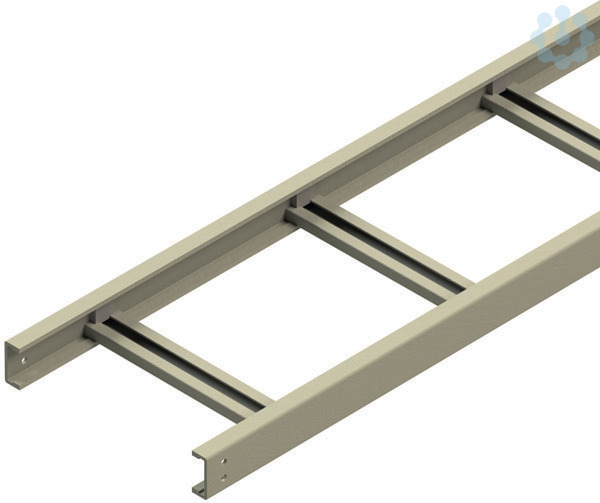

GFK-Kabelleiter nach DIN EN 61537, pultrudiert, bestehend aus U-förmig ungelochten Seitenholmen jedoch mit
Verbinderlochungen für den Anschluss und nach oben offenen, geklemmten, ungelochten Sprossen aus C-Profil mit ca. 17 mm Schlitzweite, zur horizontalen Verlegung, halogenfrei. Die Sprossen sind mit einer metallfreien patentierten Klemmbefestigung befestigt, daher besteht die Kabelleiter zu 100% aus glasfaserverstärktem Kunststoff (GFK). Bei der Montage der Kabelleiter ist eine Montagedistanz von ca. 30 mm zu berücksichtigen.
Abmessungen (ca. Maße) H x B : 150 x 750 mm
Materialstärke Holm
: 6 mm
Sprossenabstand
: 300 mm
Seitenholmlochung
: Ø 8 mm mittiger Abstand
: 80 mm
Lieferlänge L
: 3000 mm
Nutzbarer Querschnitt
: 75649 mm²
Werkstoff
: UP-GF (glasfaserverstärkter Polyester)
Farbton
: kieselgrau RAL
: 7032 (ähnlich)
Verbinderlochungen für den Anschluss und nach oben offenen, geklemmten, ungelochten Sprossen aus C-Profil mit ca. 17 mm Schlitzweite, zur horizontalen Verlegung, halogenfrei. Die Sprossen sind mit einer metallfreien patentierten Klemmbefestigung befestigt, daher besteht die Kabelleiter zu 100% aus glasfaserverstärktem Kunststoff (GFK). Bei der Montage der Kabelleiter ist eine Montagedistanz von ca. 30 mm zu berücksichtigen.
Abmessungen (ca. Maße) H x B : 150 x 750 mm
Materialstärke Holm
: 6 mm
Sprossenabstand
: 300 mm
Seitenholmlochung
: Ø 8 mm mittiger Abstand
: 80 mm
Lieferlänge L
: 3000 mm
Nutzbarer Querschnitt
: 75649 mm²
Werkstoff
: UP-GF (glasfaserverstärkter Polyester)
Farbton
: kieselgrau RAL
: 7032 (ähnlich)
Farbe
sonstige
Ausführung des Seitenholms
Profil (offen)
Werkstoff
Kunststoff
Befestigung der Sprosse
geklickt
Werkstoffgüte
GFK
Oberflächenschutz
sonstige
Belastungstesttyp nach IEC 61537
Typ III
Ausführung der Sprosse
Profil ungelocht
Einsatztemperatur
-80.0 °C
Geeignet für Funktionserhalt
Nein
Seitenlochung
Nein
Steigetrasse
Nein
Länge
3000.0 mm
Arbeitslänge
3000.0 mm
Gewicht
7.54 kg/m
RAL-Nummer
7032.0
Sprossenmittenabstand
300.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m
2500.0 N/m
Höhe
150.0 mm
Breite
750.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
2500.0 N/m
Nutzbarer Querschnitt
75649.0 mm²
Oberfläche
sonstige
Weitspann-Ausführung
Nein
Rostfreier Stahl, gebeizt
Nein
Spannweite zwischen den Trägern nach IEC 61537
3000.0 mm
Max. sichere Arbeitslast nach IEC 61537
2500.0 N/m
