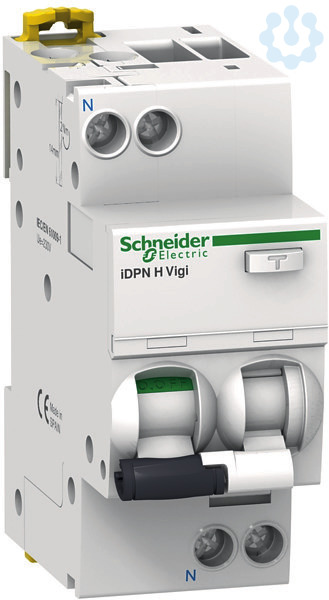

FI/LS-SCHALTER iDPN H VIGI Typ A B16 30mAA9D07616
Bestellware
| Hersteller | Schneider Electric GmbH |
| Typ | A9D07616 |
| Hersteller ID | A9D07616 |
| Unsere Artikelnummer | 3884917 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 3606480484308 |
| Zolltarif-Nr. | 85362010 |
179,50 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Acti 9 iDPN H Vigi, 10kA (IEC/EN 61009). 1-polig+N, Nennstrom 16A, B-Charakteristik, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 400V AC. Gewährleistet den umfassenden Schutz von Endstromkreisen gegen Überströme und Fehlerströme. Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mechanisch getrennte rote Anzeige bei Fehlerauslösung des Leitungsschutzschalters oder bei Auslösung durch einen Fehlerstrom. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL
Frequenz
50 Hz
Auslösecharakteristik
B
Schutzart (IP)
IP20
Spannungsart
AC
Fehlerstrom-Typ
A
Geeignet für Unterputz-Installation
Nein
Fehlauslöseschutz
Nein
Mitschaltender Neutralleiter
Ja
Breite in Teilungseinheiten
2.0
Anzahl der abgesicherten Pole
1.0
Verschmutzungsgrad
3.0
Stoßstromfestigkeit
0.25 kA
Polzahl (gesamt)
2.0
Bemessungsfehlerstrom
0.03 A
Bemessungsabschaltvermögen nach EN 60898
10.0 kA
Energiebegrenzungsklasse
3.0
Bemessungsabschaltvermögen nach IEC 60947-2
10.0 kA
Bemessungsstrom
16.0 A
Bemessungsspannung
230.0 V
Einbautiefe
44.0 mm
Abschaltcharakteristik
unverzögert
Anschließbarer Leiterquerschnitt mehrdrähtig
1.0 mm²
Anschließbarer Leiterquerschnitt eindrähtig
1.0 mm²
Umgebungstemperatur während des Betriebs
-25.0 °C
Mit Verriegelungsvorrichtung
Ja
Bemessungsisolationsspannung Ui
400.0 V
Bemessungsstoßspannungsfestigkeit Uimp
4.0 kV
Unterputzmontage
Nein
Bemessungsabschaltvermögen nach EN 61009
10.0 kA
Bemessungsschaltvermögen Icn nach EN 61009-1
10.0 kA
Verlustleistung
10.0 W
