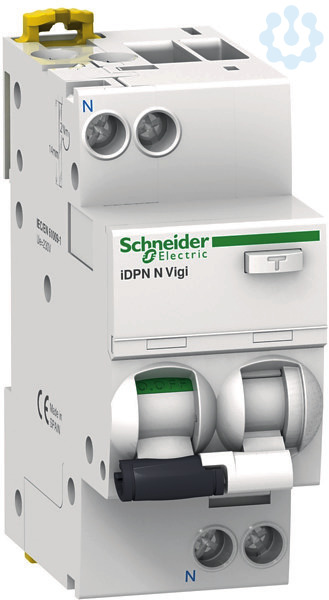

FI-LS-Schalter 16A IDPN N VIGI 30mA B-CharakteristikA9D56616
2 ST auf Lager
| Hersteller | Schneider Electric GmbH |
| Typ | A9D56616 |
| Hersteller ID | A9D56616 |
| Unsere Artikelnummer | 3884999 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 3606480472718 |
| Zolltarif-Nr. | 85362010 |
139,50 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Acti 9 iDPN N Vigi, 6kA (IEC/EN 61009-2-1). 1-polig+N, Nennstrom 16A, B-Charakteristik, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 400V AC. Gewährleistet den umfassenden Schutz von Endstromkreisen gegen Überströme und Fehlerströme. Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mechanisch getrennte rote Anzeige bei Fehlerauslösung des Leitungsschutzschalters oder bei Auslösung durch einen Fehlerstrom. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton
Auslösecharakteristik
B
Abschaltcharakteristik
unverzögert
Frequenz
50 Hz
Schutzart (IP)
IP20
Fehlerstrom-Typ
A
Spannungsart
AC
Umgebungstemperatur während des Betriebs
-25.0 °C
Anschließbarer Leiterquerschnitt eindrähtig
1.0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig
1.0 mm²
Mit Verriegelungsvorrichtung
Nein
Mitschaltender Neutralleiter
Ja
Geeignet für Unterputz-Installation
Nein
Fehlauslöseschutz
Nein
Verschmutzungsgrad
3.0
Polzahl (gesamt)
2.0
Breite in Teilungseinheiten
2.0
Stoßstromfestigkeit
0.25 kA
Bemessungsstrom
16.0 A
Bemessungsfehlerstrom
0.03 A
Energiebegrenzungsklasse
3.0
Anzahl der abgesicherten Pole
1.0
Bemessungsisolationsspannung Ui
400.0 V
Einbautiefe
44.0 mm
Bemessungsstoßspannungsfestigkeit Uimp
4.0 kV
Bemessungsspannung
230.0 V
Unterputzmontage
Nein
Bemessungsschaltvermögen Icn nach EN 61009-1
6.0 kA
Bemessungsabschaltvermögen nach EN 61009
6.0 kA
Verlustleistung
4.3 W
Bemessungsabschaltvermögen nach EN 60898
6.0 kA
Bemessungsabschaltvermögen nach IEC 60947-2
6.0 kA
