2.174 M auf Lager
| Hersteller | HELUKABEL GmbH |
| Typ | OZ-BL-CY-2X0,75-BL |
| Hersteller ID | 14028-S |
| Unsere Artikelnummer | 7154853 |
| Bestellmenge | 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4060892026829 |
| Zolltarif-Nr. | 85444995 |
176.00 € per 100 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Technische Daten:

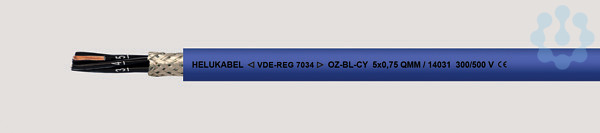

Spezial-PVC-Schlauchleitung in Anlehnung an DIN VDE 0285-525-2-51 / DIN EN 50525-2-51
Temperaturbereich
bewegt -10°C bis +80°C fest verlegt -40°C bis +80°C
Nennspannung
U0/U 300/500 V
Prüfspannung
3000 V
Durchschlagspannung
min. 6000 V
Betriebskapazität Ader/Ader ca. 140 nF/km Ader/Schirm ca. 187 nF/km
Induktivität ca. 0,68 mH/km
Kopplungswiderstand
max. 250 Ohm/km
Mindestbiegeradius
bewegt 10x Leitungs Ø nicht bewegt 5x Leitungs Ø
Strahlenbeständigkeit bis 80x106 cJ/kg (bis 80 Mrad)
Aufbau:
Cu-Litze blank, nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5
Aderisolation aus Spezial-PVC
Aderkennzeichnung nach DIN VDE 0293 schwarze Adern mit fortlaufendem weißem Ziffernaufdruck
Adern mit optimalen Schlaglängen in Lagen verseilt
Trennfolie
Abschirmgeflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
Außenmantel aus Spezial-PVC
Mantelfarbe: blau (RAL 5015) mit Metermarkierung
Eigenschaften:
Weitgehend ölbeständig, öl-/chemische Beständigkeit
Di
Spezial-PVC-Schlauchleitung in Anlehnung an DIN VDE 0285-525-2-51 / DIN EN 50525-2-51
Temperaturbereich
bewegt -10°C bis +80°C fest verlegt -40°C bis +80°C
Nennspannung
U0/U 300/500 V
Prüfspannung
3000 V
Durchschlagspannung
min. 6000 V
Betriebskapazität Ader/Ader ca. 140 nF/km Ader/Schirm ca. 187 nF/km
Induktivität ca. 0,68 mH/km
Kopplungswiderstand
max. 250 Ohm/km
Mindestbiegeradius
bewegt 10x Leitungs Ø nicht bewegt 5x Leitungs Ø
Strahlenbeständigkeit bis 80x106 cJ/kg (bis 80 Mrad)
Aufbau:
Cu-Litze blank, nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5
Aderisolation aus Spezial-PVC
Aderkennzeichnung nach DIN VDE 0293 schwarze Adern mit fortlaufendem weißem Ziffernaufdruck
Adern mit optimalen Schlaglängen in Lagen verseilt
Trennfolie
Abschirmgeflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
Außenmantel aus Spezial-PVC
Mantelfarbe: blau (RAL 5015) mit Metermarkierung
Eigenschaften:
Weitgehend ölbeständig, öl-/chemische Beständigkeit
Di
Ader-Isolation
PVC
Ader-Kennzeichnung
Ziffern
Leiter-Klasse
Kl.5 = feindrähtig
Mantel-Farbe
blau
Mantel-Material
PVC
Schirm über Verseilung
Geflecht
Flammwidrig
nein
Zul. Kabelaußentemperatur, fest verlegt
-40.0 °C
Zul. Kabelaußentemperatur, in Bewegung
-10.0 °C
Schutzleiter
Nein
Raucharm nach EN 61034-2
Nein
Halogenfrei nach EN 50267-2-2
Nein
Außendurchmesser ca.
6.2 mm
Nennspannung U
500.0 V
Leiter-Nennquerschnitt
0.75 mm²
Ader-Zahl
2.0
