Edelstahlstromverteiler mit 8 RCDs TypA, 18 LS, 10 CEE-Abgängen 16-12583216200
Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | 83216200 |
| Unsere Artikelnummer | 6503072 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609009657 |
| Zolltarif-Nr. | 85371098 |
13.746,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
WALTHER Edelstahlstromverteiler

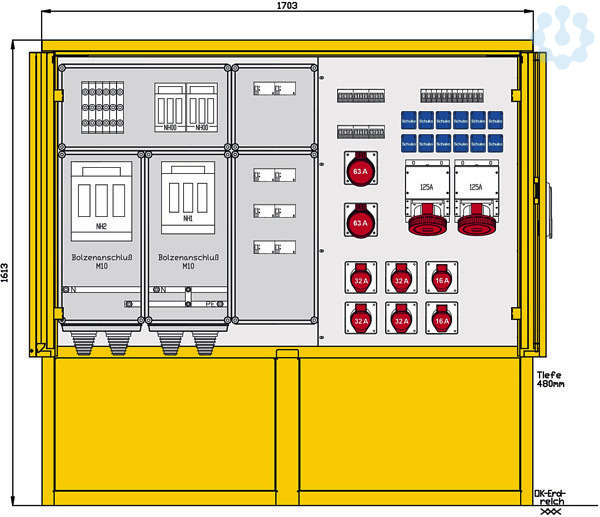

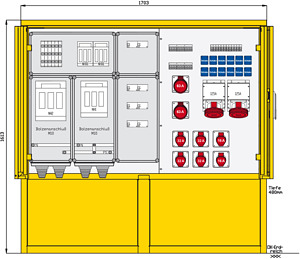

Gehäuse aus Edelstahl (Werkstoff 1.4301) mit Lackierung RAL 7032 -grau- mit Bodenflanschplatte und innenliegenden Bohrungen zur Befestigung mit Doppeltür und 3-Punkt-Stangenschloss sowie Schwenkhebel mit Profilhalbzylinder, Schließung G2123 sowie Kunststoff-Regenschutzkappe Einbauten bis einschl. RCD-Schutzschalter schutzisoliert vordere Blende zur Montage abnehmbar Kabelausführung bei geschlossener Tür möglich Schutzart: IP 44 Größe ca.: 1600 x 1700 x 480mm / H-B-T
Anschluss:
1 NH2-Sicherungslasttrennschalter 400A
mit Bolzenanschluss M10
Abgang / Absicherung:
1 NH1-Sicherungslasttrennschalter 250A
mit Bolzenabgang M10
2 RCD-Schutzschalter 4P 125A/300mA -A-
mit je 1 NH00-Sicherungslasttrennschalter 125A
2 CEE-Anbaudosen 125A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD-
2 RCD-Schutzschalter 4P 63A/300mA -A-
mit je 1 Sicherungselement 3P 63A D02
2 CEE-Anbaudosen 63A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD-
2 RCD-Schutzschalte
Gehäuse aus Edelstahl (Werkstoff 1.4301) mit Lackierung RAL 7032 -grau- mit Bodenflanschplatte und innenliegenden Bohrungen zur Befestigung mit Doppeltür und 3-Punkt-Stangenschloss sowie Schwenkhebel mit Profilhalbzylinder, Schließung G2123 sowie Kunststoff-Regenschutzkappe Einbauten bis einschl. RCD-Schutzschalter schutzisoliert vordere Blende zur Montage abnehmbar Kabelausführung bei geschlossener Tür möglich Schutzart: IP 44 Größe ca.: 1600 x 1700 x 480mm / H-B-T
Anschluss:
1 NH2-Sicherungslasttrennschalter 400A
mit Bolzenanschluss M10
Abgang / Absicherung:
1 NH1-Sicherungslasttrennschalter 250A
mit Bolzenabgang M10
2 RCD-Schutzschalter 4P 125A/300mA -A-
mit je 1 NH00-Sicherungslasttrennschalter 125A
2 CEE-Anbaudosen 125A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD-
2 RCD-Schutzschalter 4P 63A/300mA -A-
mit je 1 Sicherungselement 3P 63A D02
2 CEE-Anbaudosen 63A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD-
2 RCD-Schutzschalte
Schutzart (IP)
IP44
Werkstoff des Gehäuses
sonstige
Bemessungsspannung
230/400 V
Hauptschalter
NH2
Ausführung
Verteilerschrank
Geeignet nach IEC/EN 61439-4
Nein
Notschalter
Nein
Anzahl der Fehlerstrom-Schutzschalter 300 mA
4.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Leitungsschutzschalter
18.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
4.0
Anzahl der Zählerfelder
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/5 (Typ F)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
4.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anschlussleistung
277.0 kVA
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
12.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Pole Hauptschalter
3.0
Hauptschalter-Bemessungsstrom
400.0 A
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Höhe
1613.0 mm
Breite
1703.0 mm
Anzahl der SCHUKO-Steckdosen
12.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
4.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Tiefe
480.0 mm
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Bemessungsstrom
400.0 A
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
2.0
Fehlerstrom-Typ
A
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
