Bestellware
| Hersteller | HELUKABEL GmbH |
| Typ | UL-(LIYCY-TP)-12X2X0,14(26-AWG)-GR |
| Hersteller ID | 83783-S |
| Unsere Artikelnummer | 7452064 |
| Bestellmenge | 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4060892094033 |
| Zolltarif-Nr. | 85444995 |
1162.00 € per 100 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Technische Daten:

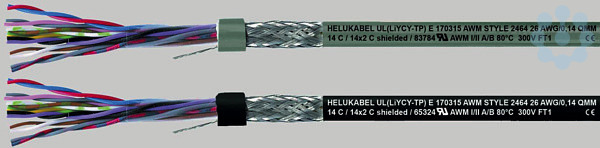

Spezial-PVC-Steuerleitung approbiert nach UL Style 2464, Adern gem. UL Style 1061/1729
Temperaturbereich
bewegt -10°C bis +80°C nicht bewegt -20°C bis +80°C
Nennspannung
300 V
Prüfspannung
1500 V
Durchschlagspannung
min. 3000 V
Isolationswiderstand
min. 100 MOhm x km
Mindestbiegeradius
bewegt 15x Leitungs Ø nicht bewegt 7,5x Leitungs Ø
Kopplungswiderstand
max. 250 Ohm/km
Aufbau:
Cu-Litze verzinnt, feindrähtig, gem. ASTM-B 174-95 class J-M Litzenaufbau bei: 0,14 mm² 7x0,162 mm 0,23 mm² 7x0,202 mm 0,34 mm² 7x0,254 mm 0,56 mm² 7x0,32 mm
Aderisolation aus Spezial-PVC class 43 bzw. semirigid gem. UL Std.1581 tab.50.182 und 50.183
Aderkennzeichnung (Paar) nach DIN 47100, mit Farbwiederholung ab dem 23. Paar bzw. internationaler Farbcode
Adern mit optimalen Schlaglängen zu Paaren verseilt
Paare mit optimalen Schlaglängen in Lagen verseilt
Trennfolie
Beilauflitze
Abschirmgeflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
Außenmantel aus Spezial-PVC class 43 gem. UL Std
Spezial-PVC-Steuerleitung approbiert nach UL Style 2464, Adern gem. UL Style 1061/1729
Temperaturbereich
bewegt -10°C bis +80°C nicht bewegt -20°C bis +80°C
Nennspannung
300 V
Prüfspannung
1500 V
Durchschlagspannung
min. 3000 V
Isolationswiderstand
min. 100 MOhm x km
Mindestbiegeradius
bewegt 15x Leitungs Ø nicht bewegt 7,5x Leitungs Ø
Kopplungswiderstand
max. 250 Ohm/km
Aufbau:
Cu-Litze verzinnt, feindrähtig, gem. ASTM-B 174-95 class J-M Litzenaufbau bei: 0,14 mm² 7x0,162 mm 0,23 mm² 7x0,202 mm 0,34 mm² 7x0,254 mm 0,56 mm² 7x0,32 mm
Aderisolation aus Spezial-PVC class 43 bzw. semirigid gem. UL Std.1581 tab.50.182 und 50.183
Aderkennzeichnung (Paar) nach DIN 47100, mit Farbwiederholung ab dem 23. Paar bzw. internationaler Farbcode
Adern mit optimalen Schlaglängen zu Paaren verseilt
Paare mit optimalen Schlaglängen in Lagen verseilt
Trennfolie
Beilauflitze
Abschirmgeflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
Außenmantel aus Spezial-PVC class 43 gem. UL Std
Leiter-Klasse
Kl.5 = feindrähtig
Schirm über Verseilung
Geflecht
Mantel-Material
PVC
Verseilelement
Paare
Ader-Kennzeichnung
Farbe
Ader-Isolation
PVC
Mantel-Farbe
grau
Zul. Kabelaußentemperatur, in Bewegung
-10.0 °C
Zul. Kabelaußentemperatur, fest verlegt
-20.0 °C
Halogenfrei nach EN 50267-2-2
Nein
Raucharm nach EN 61034-2
Nein
Schutzleiter
Nein
Nennspannung U
300.0 V
Außendurchmesser ca.
9.8 mm
Leiter-Nennquerschnitt
0.14 mm²
Ader-Zahl
24.0
