Bestellware
| Hersteller | HELUKABEL GmbH |
| Typ | UL-(LIYCY)-10X0,83(18-AWG)-GR |
| Hersteller ID | 83322-S |
| Unsere Artikelnummer | 2498942 |
| Bestellmenge | 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4060892092817 |
| Zolltarif-Nr. | 85444995 |
1124.00 € per 100 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Technische Daten:

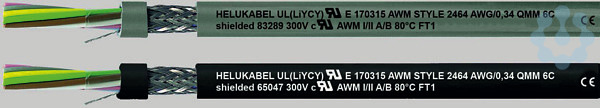

Spezial-PVC-Steuerleitung approbiert nach UL Style 2464, Adern für AWG 26-20 gem. UL Style 1061/1729 für AWG 18-16 gem. UL Style 1007/1569
Temperaturbereich
bewegt -10°C bis +80°C fest verlegt -20°C bis +80°C
Nennspannung
300 V
Prüfspannung
1500 V
Durchschlagspannung
min. 3000 V
Mindestbiegeradius
bewegt 15x Leitungs Ø nicht bewegt 7,5x Leitungs Ø
Kopplungswiderstand
max. 250 Ohm/km
Aufbau:
Cu-Litze verzinnt, feindrähtig, AWG 26-20 gem. ASTM-B 174-95 class J-M, AWG 18-16 gem. ASTM-B 286
Litzenaufbau bei: 0,14 mm² = 7x0,162 mm 0,23 mm² = 7x0,202 mm 0,34 mm² = 7x0,254 mm 0,56 mm² = 7x0,32 mm 0,82 mm² = 19x0,235 mm 1,30 mm² = 19x0,31 mm
Aderisolation aus Spezial-PVC class 43, bzw. semirigid gem. UL Std.1581 tab.50.182 und 50.183
Aderkennzeichnung nach DIN 47100 bzw. internationaler Farbcode
Adern mit optimalen Schlaglängen in Lagen verseilt
Trennfolie
Beilauflitze
Abschirmung aus verzinnten Cu-Drähten, Bedeckung ca. 85%
Außenmantel aus PVC class 43 gem. UL Std.1581 t
Spezial-PVC-Steuerleitung approbiert nach UL Style 2464, Adern für AWG 26-20 gem. UL Style 1061/1729 für AWG 18-16 gem. UL Style 1007/1569
Temperaturbereich
bewegt -10°C bis +80°C fest verlegt -20°C bis +80°C
Nennspannung
300 V
Prüfspannung
1500 V
Durchschlagspannung
min. 3000 V
Mindestbiegeradius
bewegt 15x Leitungs Ø nicht bewegt 7,5x Leitungs Ø
Kopplungswiderstand
max. 250 Ohm/km
Aufbau:
Cu-Litze verzinnt, feindrähtig, AWG 26-20 gem. ASTM-B 174-95 class J-M, AWG 18-16 gem. ASTM-B 286
Litzenaufbau bei: 0,14 mm² = 7x0,162 mm 0,23 mm² = 7x0,202 mm 0,34 mm² = 7x0,254 mm 0,56 mm² = 7x0,32 mm 0,82 mm² = 19x0,235 mm 1,30 mm² = 19x0,31 mm
Aderisolation aus Spezial-PVC class 43, bzw. semirigid gem. UL Std.1581 tab.50.182 und 50.183
Aderkennzeichnung nach DIN 47100 bzw. internationaler Farbcode
Adern mit optimalen Schlaglängen in Lagen verseilt
Trennfolie
Beilauflitze
Abschirmung aus verzinnten Cu-Drähten, Bedeckung ca. 85%
Außenmantel aus PVC class 43 gem. UL Std.1581 t
Mantel-Farbe
grau
Leiter-Klasse
Kl.5 = feindrähtig
Schirm über Verseilung
Geflecht
Mantel-Material
PVC
Ader-Kennzeichnung
Farbe
Ader-Isolation
PVC
Zul. Kabelaußentemperatur, in Bewegung
-10.0 °C
Zul. Kabelaußentemperatur, fest verlegt
-20.0 °C
Raucharm nach EN 61034-2
Nein
Schutzleiter
Nein
Halogenfrei nach EN 50267-2-2
Nein
Nennspannung U
300.0 V
Leiter-Nennquerschnitt
0.82 mm²
Außendurchmesser ca.
10.9 mm
Ader-Zahl
10.0
