DALI-Gateway

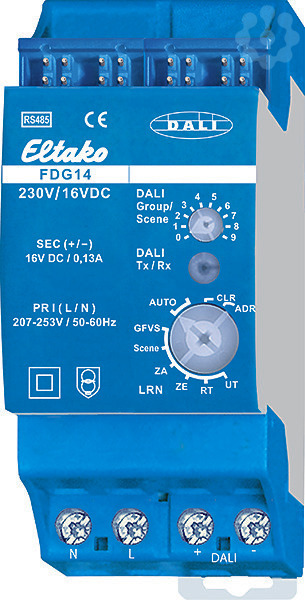

DALI-Gateway, bidirektional. Stand-by-Verlust nur 1 Watt. Anschluss an den Eltako-RS485 Bus. Querverdrahtung nur Bus mit Steckbrücke. Versorgungsspannung 230V an den Klemmen N und L. An den Klemmen DALI +/- werden 16V DC/130mA für bis zu 64 Stück DALI-Geräte bereitgestellt. Mit diesem Gateway werden DALI-Geräte mit Enocean Funksendern angesteuert. Ab der Fertigungswoche 14/16 können die Gruppen 0-15 angesteuert und auch der Broadcastbefehl abgesetzt werden. Außerdem können die DALI-Szenen 0-15 abgerufen werden. DALI-Installationen, die mit dem FDG14 komplett angesteuert werden sollen, müssen also in Gruppen 0-15 konfiguriert sein. Die Konfigurationssoftware bzw. Steuermodule dafür werden von namhaften Herstellern von DALI-Komponenten angeboten (z.B. Tridonic DALI XC). Das FDG14 speichert intern den Dimmwert für jede der Gruppen 0-15 und stellt diesen Wert als Rückmeldung bereit. Es werden dabei die selben Rückmeldetelegramme erzeugt, wie bei einem FUD14. Das FDG14 belegt 16 BR14-Geräteadressen. Die Rückmeldun
