Bestellware
| Hersteller | WAGO Kontakttechnik GmbH & Co. KG |
| Typ | 770-865/011-000 |
| Unsere Artikelnummer | 2389150 |
| Bestellmenge | 50 Stück |
| Inhalt Verpackung | 50 Stück |
| EAN | 4050821446323 |
| Zolltarif-Nr. | 85366990 |
301.00 € per 100 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

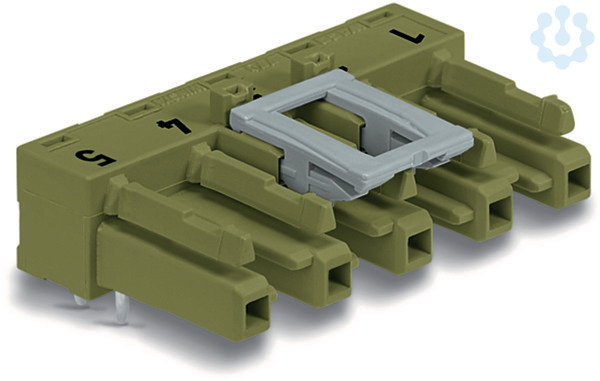

Buchse für Leiterplatten. abgewinkelt. 5-polig. Kod. B. hellgrün
Steckverbinderausführung
freier Steckverbinder
Werkstoff der Kontaktbeschichtung
Zinn
Befestigungsart
löten
Winkel Leiterplatte/Kontakt
0°/180° (horizontal)
Art der Leiterplattenbefestigung
Anschlusskontakt
Werkstoff des Isolierkörpers
Polyamid (PA)
Art der Banderolierung
ohne
Verschmutzungsgrad
3
Kontaktausführung
Buchse
Brennbarkeitsklasse des Isolierstoffs nach UL94
V0
Ausführung des elektrischen Anschlusses
Lötanschluss
Gehäusefarbe
grün
Polzahl
5.0
Durchmesser Anschlusspin
1.28 mm
Bemessungsstrom In
25.0 A
Rastermaß der Anschlüsse
10.0 mm
Anzahl der Steckkontaktreihen
1.0
Rastermaß der Kontakte
10.0 mm
Bemessungsspannung
400.0 V
Länge des Pins
3.5 mm
Bemessungsstoßspannung
6.0 kV
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Betriebstemperatur
-35.0 °C
Werkstoff des Gehäuses
Polyamid (PA)
Kontaktmaterial
sonstige
Art der Verriegelung
im Steckverbinder integriert
Pol-Kennzeichnung
1, 2, 3, 4, 5
Schutzart (IP)
IP20
Ausführung
Buchse
Farbe der Kodierung / Kontakteinsatz
grün
Oberflächenbehandlung der Kontakte
sonstige
Halogenfrei
Nein
Zugentlastung
Nein
Mechanische Kodierung
Ja
Anzahl der Anschlüsse je Pol
1.0
Höhe
11.7 mm
Länge
26.0 mm
Breite
47.0 mm
Bemessungsstrom
25.0 A
Max. Dauertemperaturbeständigkeit Kontaktteil
85.0 °C
Max. Dauertemperaturbeständigkeit Zugentlastung
105.0 °C
Durchgangswiderstand
3.0 mOhm
Farbe der Kodierung/Kontakteinsatz
grün
Mit Zugentlastung
Nein
Verbindungsart
Leiterplatte zu Kabel
