Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WAP0430 |
| Unsere Artikelnummer | 6502951 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609008322 |
| Zolltarif-Nr. | 85371098 |
3037.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

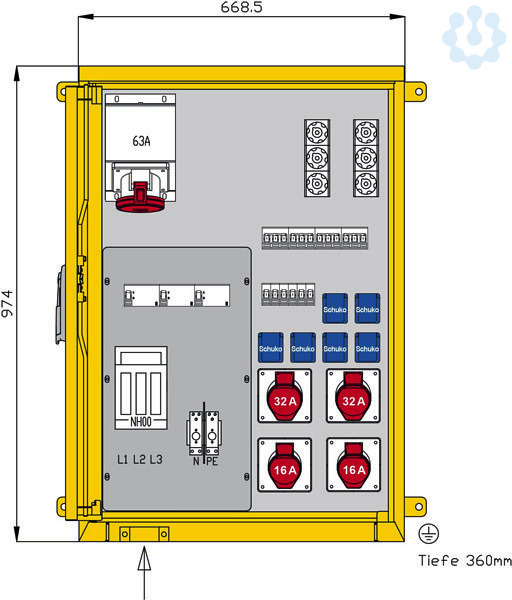

WALTHER Aufputzverteiler
Anschlussleistung: 69kVA
Gehäuse (H08-Sonder) aus rostfreiem Edelstahl (W1.4301) -blank/gebürstet-
mit 4 Wandbefestigungsösen -außen-
mit Einfachtür und 3-Punkt-Stangenschloss sowie Schwenkhebel
mit Profilhalbzylinder, Schließung G2123 Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 974 x 669 x 360mm / H-B-T
Anschluss: 1 NH00-Sicherungslasttrennschalter 100A
mit Bügelklemme 10-50qmm
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 63A/300mA -A- 1 CEE-Anbaudose 63A 5P 400V 6h
mit Sicherungselement 3P 63A (E33) 1 RCD-Schutzschalter 4P 63A/30mA -A-
mit Sicherungselement 3P 63A (E33) 2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 1 RCD-Schutzschalter 4P 40A/30mA -A- 6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Gehäuse (H08-Sonder) aus rostfreiem Edelstahl (W1.4301) -blank/gebürstet-
mit 4 Wandbefestigungsösen -außen-
mit Einfachtür und 3-Punkt-Stangenschloss sowie Schwenkhebel
mit Profilhalbzylinder, Schließung G2123 Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 974 x 669 x 360mm / H-B-T
Anschluss: 1 NH00-Sicherungslasttrennschalter 100A
mit Bügelklemme 10-50qmm
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 63A/300mA -A- 1 CEE-Anbaudose 63A 5P 400V 6h
mit Sicherungselement 3P 63A (E33) 1 RCD-Schutzschalter 4P 63A/30mA -A-
mit Sicherungselement 3P 63A (E33) 2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 1 RCD-Schutzschalter 4P 40A/30mA -A- 6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Hauptschalter
NH00
Werkstoff des Gehäuses
sonstige
Ausführung
Verteilerschrank
Fehlerstrom-Typ
A
Bemessungsspannung
230/400 V
Schutzart (IP)
IP44
Notschalter
Nein
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Höhe
974.0 mm
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
6.0
Anzahl der Zählerfelder
0.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Hauptschalter-Bemessungsstrom
100.0 A
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der Leitungsschutzschalter
10.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
2.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Tiefe
360.0 mm
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Breite
669.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Bemessungsstrom
100.0 A
Anschlussleistung
69.0 kVA
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
2.0
Anzahl der SCHUKO-Steckdosen
6.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
