Anschlussverteilerschrank für Conta iner 69kVA mit Zählerplatz, 2 RCDsWAV0432CR1
Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WAV0432CR1 |
| Unsere Artikelnummer | 7681078 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609068050 |
| Zolltarif-Nr. | 85371098 |
8.592,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

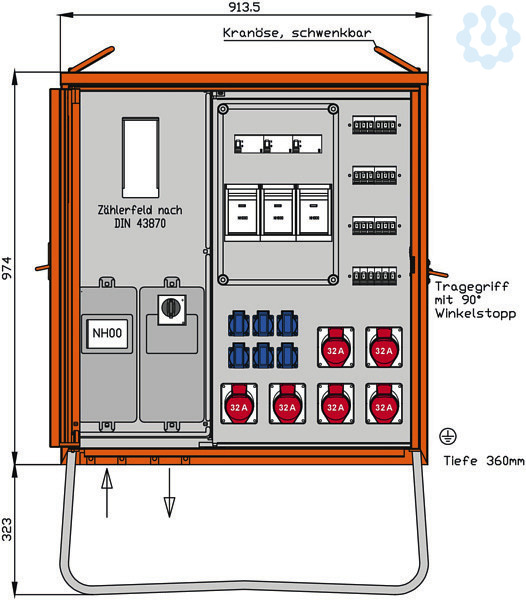

WALTHER Anschlussverteilerschrank für Container
Anschlussleistung: 69kVA
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H17) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss
und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 974 x 914 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 100A
mit Bügelklemmen 10-50qmm
Messung: 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang / Absicherung: 1 Leistungsschalter 3P 100A
mit thermisch-magnetischem Auslöser 1 Abgangsklemme 10-50qmm 2 RCD-Schutzschalter 4P 63A/30mA -B-
mit je 1 NH000-Sicherungslasttrennschalter 63A 6 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschal
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H17) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss
und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 974 x 914 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 100A
mit Bügelklemmen 10-50qmm
Messung: 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang / Absicherung: 1 Leistungsschalter 3P 100A
mit thermisch-magnetischem Auslöser 1 Abgangsklemme 10-50qmm 2 RCD-Schutzschalter 4P 63A/30mA -B-
mit je 1 NH000-Sicherungslasttrennschalter 63A 6 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschal
Werkstoff des Gehäuses
Stahlblech
Schutzart (IP)
IP44
Bemessungsspannung
230/400 V
Ausführung
Anschlussverteilerschrank
Hauptschalter
Leistungsschalter
Notschalter
Nein
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
3.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
6.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
6.0
Anschlussleistung
69.0 kVA
Hauptschalter-Bemessungsstrom
100.0 A
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Breite
914.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Höhe
1297.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der Leitungsschutzschalter
12.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Zählerfelder
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Tiefe
360.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Bemessungsstrom
100.0 A
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der SCHUKO-Steckdosen
6.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
6.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/5 (Typ F)
0.0
Fehlerstrom-Typ
B
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
