Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WAV0316CR1 |
| Unsere Artikelnummer | 7681077 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609068043 |
| Zolltarif-Nr. | 85371098 |
6779.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

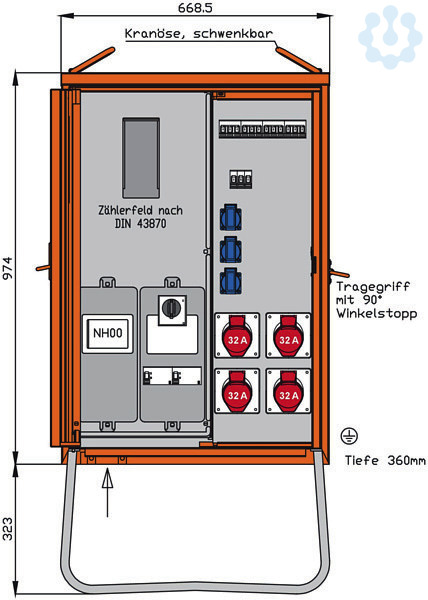

WALTHER Anschlussverteilerschrank für Container
Anschlussleistung: 44kVA
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 80A
mit Bügelklemmen 10-50qmm
Messung: 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang / Absicherung: 1 Leistungsschalter 3P 63A
mit thermisch-magnetischem Auslöser 2 RCD-Schutzschalter 4P 63A/30mA -B- 4 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 3 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzscha
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 80A
mit Bügelklemmen 10-50qmm
Messung: 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang / Absicherung: 1 Leistungsschalter 3P 63A
mit thermisch-magnetischem Auslöser 2 RCD-Schutzschalter 4P 63A/30mA -B- 4 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 3 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzscha
Ausführung
Anschlussverteilerschrank
Hauptschalter
Leistungsschalter
Werkstoff des Gehäuses
Stahlblech
Schutzart (IP)
IP44
Bemessungsspannung
230/400 V
Fehlerstrom-Typ
B
Notschalter
Nein
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Breite
669.0 mm
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Leitungsschutzschalter
7.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Hauptschalter-Bemessungsstrom
63.0 A
Bemessungsstrom
63.0 A
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
0.0
Anzahl der Zählerfelder
1.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der SCHUKO-Steckdosen
3.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Tiefe
360.0 mm
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
4.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
2.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Höhe
1297.0 mm
Anschlussleistung
44.0 kVA
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
3.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
4.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
