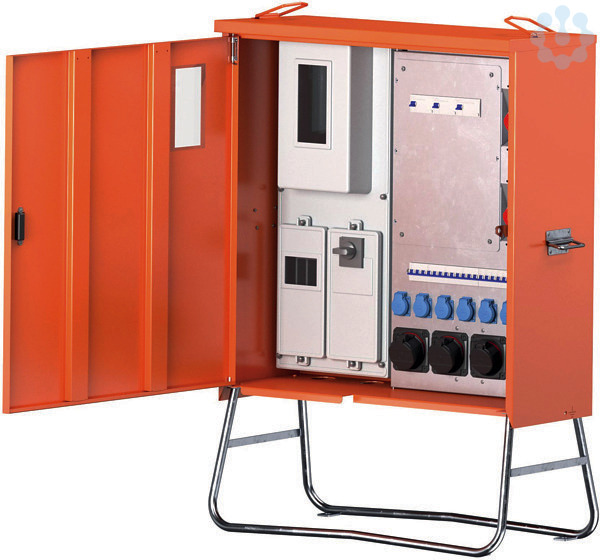

Anschlussverteilerschrank bis 69kVA mit Zählerplatz, 3 RCDs Typ B, 10WAV0241R1
Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WAV0241R1 |
| Unsere Artikelnummer | 7681071 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609067930 |
| Zolltarif-Nr. | 85371098 |
9.541,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
WALTHER Anschlussverteilerschrank
Anschlussleistung: 69kVA
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H17) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss
und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 974 x 914 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 100A
mit Bügelklemmen 10-50qmm
Messung: 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang / Absicherung: 1 Leistungsschalter 3P 100A
mit thermisch-magnetischem Auslöser 1 Abgangsklemme 10-50qmm 2 RCD-Schutzschalter 4P 63A/300mA -B-
mit je 1 NH000-Sicherungslasttrennschalter 63A
2 CEE-Anbaudosen 63A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD- 1 RC
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H17) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss
und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 974 x 914 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 100A
mit Bügelklemmen 10-50qmm
Messung: 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang / Absicherung: 1 Leistungsschalter 3P 100A
mit thermisch-magnetischem Auslöser 1 Abgangsklemme 10-50qmm 2 RCD-Schutzschalter 4P 63A/300mA -B-
mit je 1 NH000-Sicherungslasttrennschalter 63A
2 CEE-Anbaudosen 63A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD- 1 RC
Hauptschalter
Leistungsschalter
Werkstoff des Gehäuses
Stahlblech
Schutzart (IP)
IP44
Ausführung
Anschlussverteilerschrank
Bemessungsspannung
230/400 V
Notschalter
Nein
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anschlussleistung
69.0 kVA
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
2.0
Hauptschalter-Bemessungsstrom
100.0 A
Höhe
1297.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der Leitungsschutzschalter
10.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Breite
914.0 mm
Anzahl der Zählerfelder
1.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/5 (Typ F)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
6.0
Tiefe
480.0 mm
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Bemessungsstrom
100.0 A
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der SCHUKO-Steckdosen
6.0
Fehlerstrom-Typ
B
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
