Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WAV0179-OE3 |
| Unsere Artikelnummer | 5331049 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609727858 |
| Zolltarif-Nr. | 85371098 |
5741.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

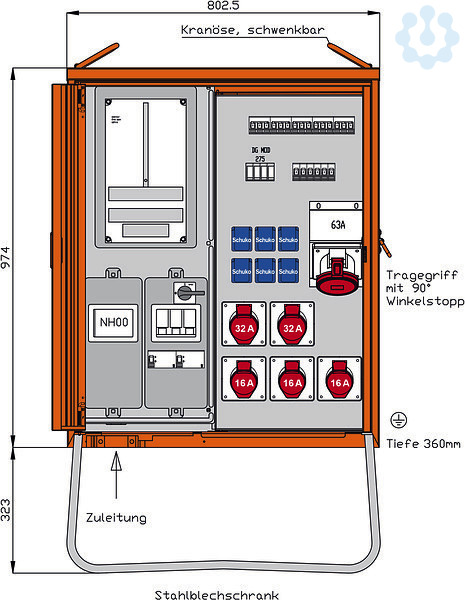

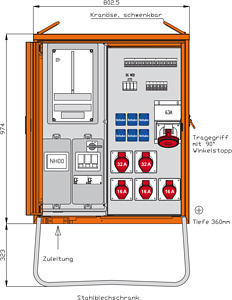

WALTHER Anschlussverteilerschrank
Anschlussleistung: 44kVA
nach EN 61439-4
vorgesehen für die Versorgungsbereiche: Steiermark Niederösterreich Kärnten
Gehäuse (H16) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 ?reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 974 x 803 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 80A
mit Zugangsklemme 5 x 6-70qmm
Messung: 1 Überspannungsableiter 3+1 Kl.C (25-125A) 1 DS-Zählerplatz ohne Zähler (Zählerbrett)
mit Zählerklemmleiste
(Zählerverdrahtung = 16qmm)
Abgang / Absicherung: 1 NH00-Lasttrennschalter mit Sicherungen 63A
1 RCD-Schutzschalter 4P 100A/300mA
umrichterfest (Doepke DFS4 100/0,3-A UFS) 1 CEE-Anbaudose
nach EN 61439-4
vorgesehen für die Versorgungsbereiche: Steiermark Niederösterreich Kärnten
Gehäuse (H16) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 ?reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 974 x 803 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 80A
mit Zugangsklemme 5 x 6-70qmm
Messung: 1 Überspannungsableiter 3+1 Kl.C (25-125A) 1 DS-Zählerplatz ohne Zähler (Zählerbrett)
mit Zählerklemmleiste
(Zählerverdrahtung = 16qmm)
Abgang / Absicherung: 1 NH00-Lasttrennschalter mit Sicherungen 63A
1 RCD-Schutzschalter 4P 100A/300mA
umrichterfest (Doepke DFS4 100/0,3-A UFS) 1 CEE-Anbaudose
Schutzart (IP)
IP44
Fehlerstrom-Typ
A
Hauptschalter
NH00
Ausführung
Anschlussverteilerschrank
Werkstoff des Gehäuses
Stahlblech
Bemessungsspannung
230/400 V
Notschalter
Nein
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
6.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Hauptschalter-Bemessungsstrom
63.0 A
Bemessungsstrom
63.0 A
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der Leitungsschutzschalter
11.0
Breite
803.0 mm
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
1.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der Zählerfelder
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anschlussleistung
44.0 kVA
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
3.0
Tiefe
360.0 mm
Höhe
1297.0 mm
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der SCHUKO-Steckdosen
6.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
3.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
