Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WAV0179-OE2 |
| Unsere Artikelnummer | 5331048 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609727841 |
| Zolltarif-Nr. | 85371098 |
6206.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

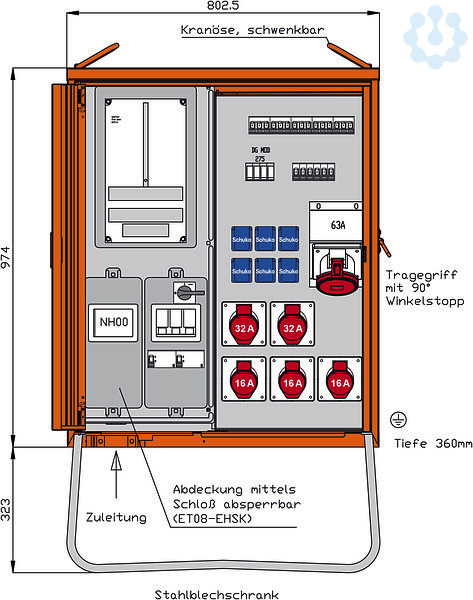

WALTHER Anschlussverteilerschrank
Anschlussleistung: 44kVA
nach EN 61439-4
vorgesehen für die Versorgungsbereiche: Wien
Gehäuse (H16) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 ?reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 974 x 803 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 80A
mit Zugangsklemme 5 x 6-70qmm
absperrbar (mit Schloss ET08-EHSK)
Messung: 1 Überspannungsableiter 3+1 Kl.C (25-125A) 1 DS-Zählerplatz ohne Zähler (Zählerbrett)
mit Zählerklemmleiste
(Zählerverdrahtung = 16qmm)
Abgang / Absicherung: 1 NH00-Lasttrennschalter mit Sicherungen 63A
1 RCD-Schutzschalter 4P 100A/300mA
umrichterfest (Doepke DFS4 100/0,3-A UFS) 1 CEE-An
nach EN 61439-4
vorgesehen für die Versorgungsbereiche: Wien
Gehäuse (H16) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 ?reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 974 x 803 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 80A
mit Zugangsklemme 5 x 6-70qmm
absperrbar (mit Schloss ET08-EHSK)
Messung: 1 Überspannungsableiter 3+1 Kl.C (25-125A) 1 DS-Zählerplatz ohne Zähler (Zählerbrett)
mit Zählerklemmleiste
(Zählerverdrahtung = 16qmm)
Abgang / Absicherung: 1 NH00-Lasttrennschalter mit Sicherungen 63A
1 RCD-Schutzschalter 4P 100A/300mA
umrichterfest (Doepke DFS4 100/0,3-A UFS) 1 CEE-An
Fehlerstrom-Typ
A
Ausführung
Anschlussverteilerschrank
Schutzart (IP)
IP44
Hauptschalter
NH00
Werkstoff des Gehäuses
Stahlblech
Bemessungsspannung
230/400 V
Geeignet nach IEC/EN 61439-4
Ja
Notschalter
Nein
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Hauptschalter-Bemessungsstrom
63.0 A
Höhe
1297.0 mm
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Breite
803.0 mm
Tiefe
360.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1.0
Anzahl der Zählerfelder
1.0
Bemessungsstrom
63.0 A
Anzahl der Leitungsschutzschalter
11.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
3.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
6.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
1.0
Anschlussleistung
44.0 kVA
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der SCHUKO-Steckdosen
6.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
3.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
