Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WAV0179-OE1 |
| Unsere Artikelnummer | 5331047 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609727834 |
| Zolltarif-Nr. | 85371098 |
5837.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

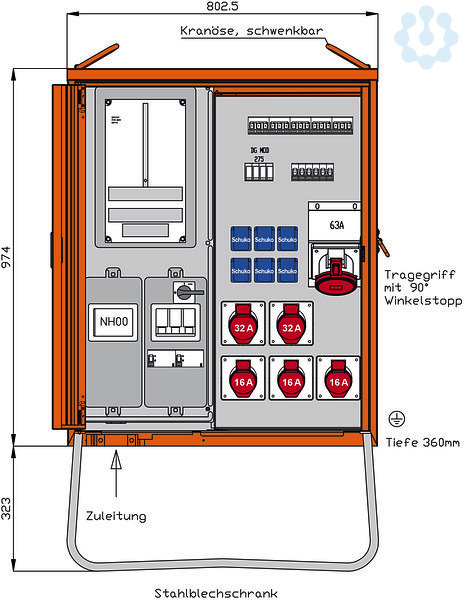

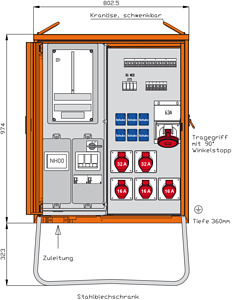

WALTHER Anschlussverteilerschrank
Anschlussleistung: 44kVA
nach EN 61439-4
vorgesehen für die Versorgungsbereiche: Oberösterreich Salzburg
Gehäuse (H16) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 ?reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 974 x 803 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 80A
mit Zugangsklemme 5 x 6-70qmm
Messung: 1 Überspannungsableiter 3+1 Kl.C (25-125A) 1 DS-Zählerplatz ohne Zähler (Zählerbrett)
mit Zählerklemmleiste 4P 130A inkl. Kontaktstifte
(Zählerverdrahtung = 25qmm)
Abgang / Absicherung: 1 NH00-Lasttrennschalter mit Sicherungen 63A
1 RCD-Schutzschalter 4P 100A/300mA
umrichterfest (Doepke DFS4 100/0,3-A UFS)
nach EN 61439-4
vorgesehen für die Versorgungsbereiche: Oberösterreich Salzburg
Gehäuse (H16) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 ?reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 974 x 803 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 80A
mit Zugangsklemme 5 x 6-70qmm
Messung: 1 Überspannungsableiter 3+1 Kl.C (25-125A) 1 DS-Zählerplatz ohne Zähler (Zählerbrett)
mit Zählerklemmleiste 4P 130A inkl. Kontaktstifte
(Zählerverdrahtung = 25qmm)
Abgang / Absicherung: 1 NH00-Lasttrennschalter mit Sicherungen 63A
1 RCD-Schutzschalter 4P 100A/300mA
umrichterfest (Doepke DFS4 100/0,3-A UFS)
Schutzart (IP)
IP44
Hauptschalter
NH00
Bemessungsspannung
230/400 V
Ausführung
Anschlussverteilerschrank
Werkstoff des Gehäuses
Stahlblech
Anschlussleistung
44.0 kVA
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Tiefe
360.0 mm
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
2.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der SCHUKO-Steckdosen
6.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
1.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Höhe
1297.0 mm
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Breite
803.0 mm
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Hauptschalter-Bemessungsstrom
63.0 A
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der Zählerfelder
1.0
Anzahl der Pole Hauptschalter
3.0
Bemessungsstrom
63.0 A
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
1.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
3.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der Leitungsschutzschalter
11.0
Fehlerstrom-Typ
A
Notschalter
Nein
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
6.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
3.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
