Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WAV0100-OE3 |
| Unsere Artikelnummer | 5331033 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609727889 |
| Zolltarif-Nr. | 85371098 |
2144.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
WALTHER Anschlussverteilerschrank
Anschlussleistung: 24kVA
nach EN 61439-4
vorgesehen für die Versorgungsbereiche: Tirol
Gehäuse (H12) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 ?reinorange-
mit Wandbefestigungslasche
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit seitlichen Tragegriffen

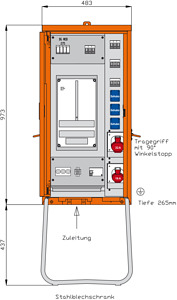

inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 973 x 483 x 265mm / H-B-T + Untergestell-Höhe ca.: 437mm
Anschluss: 1 Sicherungselement 3P 35A D02
mit Schmelzeinsätzen 35A
mit Zugangsklemme 1,5 - 35qmm
Messung: 1 Überspannungsableiter 3+1 Kl.C 1 Leitungsschutzschalter (MCB) 3P 32A -C-
als NZA über alle Ausgänge 1 DS-Zählerplatz ohne Zähler (Zählerbrett) mit Zählersteckleiste
und isolierten AEH im Messfeld
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 40A/30mA
thermisch fest (Doepke DFS4 40/0,03-A T
nach EN 61439-4
vorgesehen für die Versorgungsbereiche: Tirol
Gehäuse (H12) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 ?reinorange-
mit Wandbefestigungslasche
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 973 x 483 x 265mm / H-B-T + Untergestell-Höhe ca.: 437mm
Anschluss: 1 Sicherungselement 3P 35A D02
mit Schmelzeinsätzen 35A
mit Zugangsklemme 1,5 - 35qmm
Messung: 1 Überspannungsableiter 3+1 Kl.C 1 Leitungsschutzschalter (MCB) 3P 32A -C-
als NZA über alle Ausgänge 1 DS-Zählerplatz ohne Zähler (Zählerbrett) mit Zählersteckleiste
und isolierten AEH im Messfeld
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 40A/30mA
thermisch fest (Doepke DFS4 40/0,03-A T
Fehlerstrom-Typ
A
Bemessungsspannung
230/400 V
Hauptschalter
ohne
Schutzart (IP)
IP44
Werkstoff des Gehäuses
Stahlblech
Ausführung
Anschlussverteilerschrank
Geeignet nach IEC/EN 61439-4
Ja
Notschalter
Nein
Hauptschalter-Bemessungsstrom
35.0 A
Breite
483.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Höhe
1410.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Tiefe
265.0 mm
Anzahl der Leitungsschutzschalter
5.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
3.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Zählerfelder
1.0
Bemessungsstrom
35.0 A
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anschlussleistung
24.0 kVA
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
1.0
Anzahl der SCHUKO-Steckdosen
3.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
