Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WAV0100-OE1 |
| Unsere Artikelnummer | 5331031 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609727865 |
| Zolltarif-Nr. | 85371098 |
2235.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
WALTHER Anschlussverteilerschrank
Anschlussleistung: 24kVA
nach EN 61439-4
vorgesehen für die Versorgungsbereiche: Oberösterreich Salzburg Kärnten Wien
Gehäuse (H12) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 ?reinorange-
mit Wandbefestigungslasche
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit seitlichen Tragegriffen

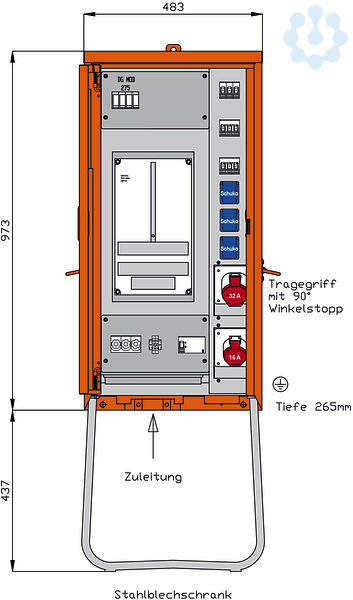

inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 973 x 483 x 265mm / H-B-T + Untergestell-Höhe ca.: 437mm
Anschluss: 1 Sicherungslasttrennschalter 3P 35A D02
mit nicht auswechselbaren Passeinsätzen
mit Zugangsklemme 1,5 - 35qmm
Messung: 1 Überspannungsableiter 3+1 Kl.C 1 DS-Zählerplatz ohne Zähler (Zählerbrett) mit Zählersteckleiste
und isolierten AEH im Messfeld
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 40A/30mA
thermisch fest (Doepke DFS4 40/0,03-A TF) 1 CEE-Anbaud
nach EN 61439-4
vorgesehen für die Versorgungsbereiche: Oberösterreich Salzburg Kärnten Wien
Gehäuse (H12) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 ?reinorange-
mit Wandbefestigungslasche
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 973 x 483 x 265mm / H-B-T + Untergestell-Höhe ca.: 437mm
Anschluss: 1 Sicherungslasttrennschalter 3P 35A D02
mit nicht auswechselbaren Passeinsätzen
mit Zugangsklemme 1,5 - 35qmm
Messung: 1 Überspannungsableiter 3+1 Kl.C 1 DS-Zählerplatz ohne Zähler (Zählerbrett) mit Zählersteckleiste
und isolierten AEH im Messfeld
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 40A/30mA
thermisch fest (Doepke DFS4 40/0,03-A TF) 1 CEE-Anbaud
Fehlerstrom-Typ
A
Ausführung
Anschlussverteilerschrank
Bemessungsspannung
230/400 V
Werkstoff des Gehäuses
Stahlblech
Hauptschalter
ohne
Schutzart (IP)
IP44
Geeignet nach IEC/EN 61439-4
Ja
Notschalter
Nein
Breite
483.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Hauptschalter-Bemessungsstrom
35.0 A
Höhe
1410.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anschlussleistung
24.0 kVA
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
3.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Bemessungsstrom
35.0 A
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Anzahl der Zählerfelder
1.0
Tiefe
265.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der Leitungsschutzschalter
5.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der SCHUKO-Steckdosen
3.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
