Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WAV0271R1 |
| Unsere Artikelnummer | 7681075 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609067985 |
| Zolltarif-Nr. | 85371098 |
18207.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

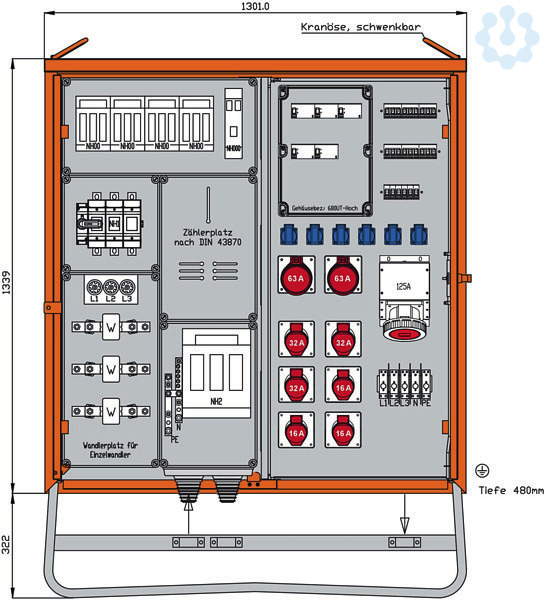

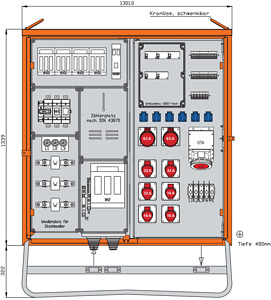

WALTHER Anschlussverteilerschrank
Anschlussleistung: 138kVA
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H42) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 1339 x 1301 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss: 1 NH2-Sicherungslasttrennschalter 315A
mit Bolzenanschluss M10
Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung: 1 NH1-Lasttrennschalter mit Sicherungen 200A 1 RCD-Schutzschalter 4P 125A/500mA -A-
mit NH00-Sicherungslas
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H42) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 1339 x 1301 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss: 1 NH2-Sicherungslasttrennschalter 315A
mit Bolzenanschluss M10
Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung: 1 NH1-Lasttrennschalter mit Sicherungen 200A 1 RCD-Schutzschalter 4P 125A/500mA -A-
mit NH00-Sicherungslas
Fehlerstrom-Typ
B
Werkstoff des Gehäuses
Stahlblech
Ausführung
Anschlussverteilerschrank
Hauptschalter
NH1
Schutzart (IP)
IP44
Bemessungsspannung
230/400 V
Notschalter
Nein
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anschlussleistung
138.0 kVA
Anzahl der Leitungsschutzschalter
12.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
2.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
3.0
Höhe
1661.0 mm
Tiefe
480.0 mm
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
3.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
1.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
2.0
Anzahl der SCHUKO-Steckdosen
6.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der Zählerfelder
1.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
2.0
Breite
1301.0 mm
Bemessungsstrom
200.0 A
Hauptschalter-Bemessungsstrom
200.0 A
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
3.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
3.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
6.0
