Anschlussverteilerschrank 111kVA mi t Wandlermessung, 3 RCDs Typ B, 10WAV0265R1
Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WAV0265R1 |
| Unsere Artikelnummer | 7681073 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609067961 |
| Zolltarif-Nr. | 85371098 |
14.138,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

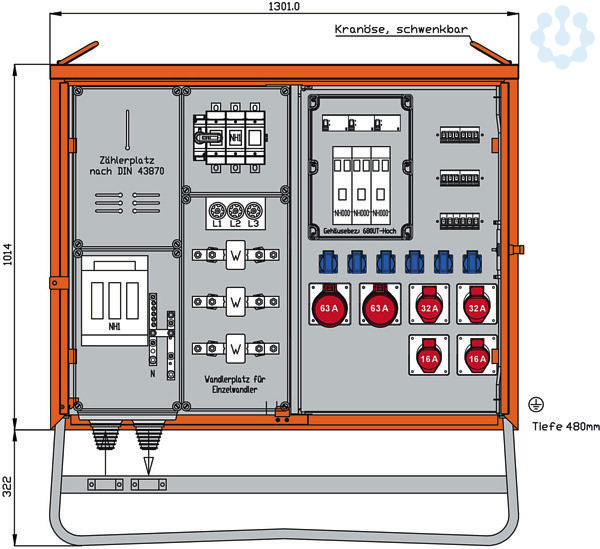

WALTHER Anschlussverteilerschrank
Anschlussleistung: 111kVA
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H24) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
mit Kranösen Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 1014 x 1301 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss: 1 NH1-Sicherungslasttrennschalter 200A
mit Bolzenanschluss M10
Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung: 1 NH1-Lasttrennschalter mit Sicherungen 160A 2 RCD-Schutzschalter 4P 63A/300mA -B-
mit je 1 NH000-Sicherun
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H24) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
mit Kranösen Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 1014 x 1301 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss: 1 NH1-Sicherungslasttrennschalter 200A
mit Bolzenanschluss M10
Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung: 1 NH1-Lasttrennschalter mit Sicherungen 160A 2 RCD-Schutzschalter 4P 63A/300mA -B-
mit je 1 NH000-Sicherun
Werkstoff des Gehäuses
sonstige
Schutzart (IP)
IP44
Ausführung
Anschlussverteilerschrank
Bemessungsspannung
230/400 V
Hauptschalter
NH1
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
2.0
Hauptschalter-Bemessungsstrom
160.0 A
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der SCHUKO-Steckdosen
6.0
Breite
1301.0 mm
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
2.0
Anschlussleistung
111.0 kVA
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Höhe
1014.0 mm
Anzahl der Fehlerstrom-Schutzschalter 300 mA
2.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der Leitungsschutzschalter
10.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der Zählerfelder
1.0
Tiefe
480.0 mm
Bemessungsstrom
160.0 A
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
2.0
Fehlerstrom-Typ
B
Notschalter
Nein
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der Schutzkontaktsteckdosen CEE 7/5 (Typ F)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
6.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
