Anschlussschrank Vattenfall 55kVA m it Zählerplatz und einem NH-AbgangWA0011B
Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WA0011B |
| Unsere Artikelnummer | 3904043 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609346554 |
| Zolltarif-Nr. | 85371098 |
2.054,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

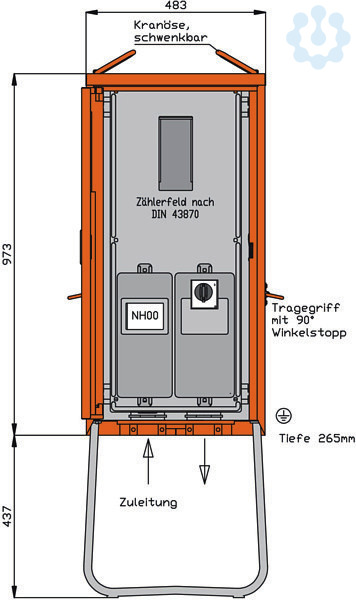

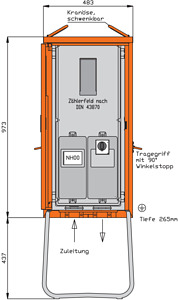

WALTHER Anschlussschrank
Anschlussleistung: 55kVA
nach IEC61439-4 und DIN/VDE 43868/1 zugelassen für die Versorgungsbereiche der VDEW-Landesgruppe Berlin-Brandenburg Gehäuse (H12) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 ?reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 973 x 483 x 265mm / H-B-T + Untergestell-Höhe ca.: 437mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 100A
mit Prismenklemmen P00-70qmm
Messung: 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
(Zählerverdrahtung 25qmm/N=16qmm)
Abgang / Absicherung: 1 Leistungsschalter 3P 80A
mit thermisch-magnetischem Auslöser
mit Prismenklemmen P00-70 mm²
nach IEC61439-4 und DIN/VDE 43868/1 zugelassen für die Versorgungsbereiche der VDEW-Landesgruppe Berlin-Brandenburg Gehäuse (H12) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 ?reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 973 x 483 x 265mm / H-B-T + Untergestell-Höhe ca.: 437mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 100A
mit Prismenklemmen P00-70qmm
Messung: 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
(Zählerverdrahtung 25qmm/N=16qmm)
Abgang / Absicherung: 1 Leistungsschalter 3P 80A
mit thermisch-magnetischem Auslöser
mit Prismenklemmen P00-70 mm²
Hauptschalter
NH00
Ausführung
Anschlussschrank
Werkstoff des Gehäuses
Stahlblech
Schutzart (IP)
IP44
Bemessungsspannung
400 V
Geeignet nach IEC/EN 61439-4
Ja
Notschalter
Nein
Breite
483.0 mm
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/5 (Typ F)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Höhe
1410.0 mm
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anschlussleistung
55.0 kVA
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der Leitungsschutzschalter
0.0
Tiefe
265.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Hauptschalter-Bemessungsstrom
80.0 A
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Zählerfelder
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der SCHUKO-Steckdosen
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Bemessungsstrom
80.0 A
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
