Anschlussschrank 346kVA mit Wandler messung und 11 NH-AbängenWA0065
Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WA0065 |
| Unsere Artikelnummer | 2842765 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609588756 |
| Zolltarif-Nr. | 85371098 |
28.165,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

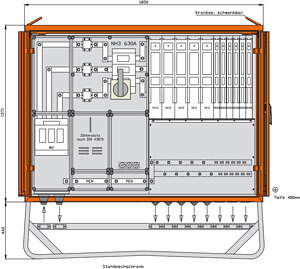

WALTHER Anschlussschrank
Anschlussleistung: bis 436kVA
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (BVG185) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Schwenkhebel für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1371 x 1850 x 480mm / H-B-T + Untergestell-Höhe ca.: 442mm
Anschluss: 1 NH3-Sicherungslasttrennschalter 630A
mit Bolzenanschluss M10
Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung: 1 NH3-Lasttrennschalter mit Trennmesser xxxA
-als Hauptsicherung- 1 NH3-Sicherungslastschaltleiste 500A
mit Bolzenanschluss M12 2 NH2-Sicherungslastschaltleiste 400A
mit j
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (BVG185) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Schwenkhebel für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1371 x 1850 x 480mm / H-B-T + Untergestell-Höhe ca.: 442mm
Anschluss: 1 NH3-Sicherungslasttrennschalter 630A
mit Bolzenanschluss M10
Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung: 1 NH3-Lasttrennschalter mit Trennmesser xxxA
-als Hauptsicherung- 1 NH3-Sicherungslastschaltleiste 500A
mit Bolzenanschluss M12 2 NH2-Sicherungslastschaltleiste 400A
mit j
Bemessungsspannung
400 V
Hauptschalter
NH3
Werkstoff des Gehäuses
sonstige
Ausführung
Anschlussschrank
Schutzart (IP)
IP44
Notschalter
Nein
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Breite
1850.0 mm
Hauptschalter-Bemessungsstrom
630.0 A
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der SCHUKO-Steckdosen
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Höhe
1371.0 mm
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Bemessungsstrom
630.0 A
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anschlussleistung
436.0 kVA
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Tiefe
480.0 mm
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der Zählerfelder
1.0
Anzahl der Leitungsschutzschalter
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
0.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/5 (Typ F)
0.0
