Anschlussschrank 173kVA mit Wandler messung und 5 NH-AbgängeWA0040
Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WA0040 |
| Unsere Artikelnummer | 3904048 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609348329 |
| Zolltarif-Nr. | 85371098 |
11.301,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

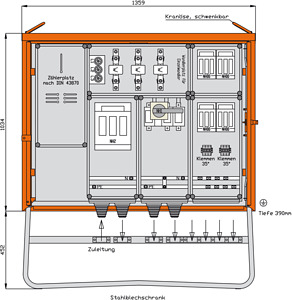

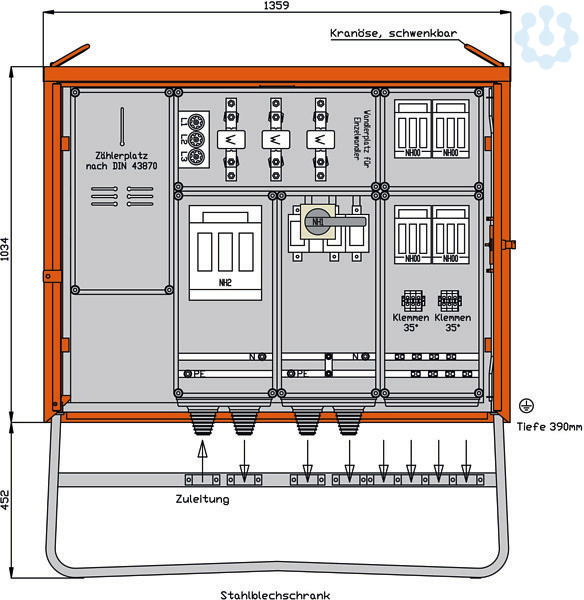

WALTHER Anschlussschrank
Anschlussleistung: 173kVA
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H30) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1034 x 1359 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mm
Anschluss: 1 NH2-Sicherungslasttrennschalter 355A
mit Bolzenanschluss M10
Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung: 1 NH1-Lasttrennschalter mit Sicherungen 250A
mit Bolzenanschluss M10 2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Bügelklemme 10-50qmm 2 NH00-Sicherungslasttrennsch
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H30) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1034 x 1359 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mm
Anschluss: 1 NH2-Sicherungslasttrennschalter 355A
mit Bolzenanschluss M10
Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung: 1 NH1-Lasttrennschalter mit Sicherungen 250A
mit Bolzenanschluss M10 2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Bügelklemme 10-50qmm 2 NH00-Sicherungslasttrennsch
Ausführung
Anschlussschrank
Werkstoff des Gehäuses
sonstige
Schutzart (IP)
IP44
Bemessungsspannung
400 V
Hauptschalter
NH1
Hauptschalter-Bemessungsstrom
250.0 A
Höhe
1034.0 mm
Anzahl der Leitungsschutzschalter
0.0
Anzahl der SCHUKO-Steckdosen
0.0
Tiefe
390.0 mm
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
0.0
Anzahl der Zählerfelder
1.0
Anschlussleistung
173.0 kVA
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
0.0
Breite
1359.0 mm
Bemessungsstrom
250.0 A
Geeignet nach IEC/EN 61439-4
Ja
Notschalter
Nein
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/5 (Typ F)
0.0
