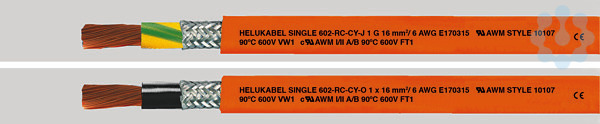

Aderleitung UL/CSA Single 602-RC-CYSINGLE-602-RC-CY-O-UL-CSA-1X10Q/AWG8,-OR
Bestellware
| Hersteller | HELUKABEL GmbH |
| Typ | SINGLE-602-RC-CY-O-UL-CSA-1X10Q/AWG8,-OR |
| Hersteller ID | 69632-S |
| Unsere Artikelnummer | 7447739 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4060892173226 |
| Zolltarif-Nr. | 85444995 |
522,00 € per 100 Meter
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Technische Daten:
Spezial-PVC-Aderleitung nach UL Style 10107 und CSA AWM I/II A/B, Ader nach DIN VDE 0285-525-2-31/ DIN EN 50525-2-31 (ausgenommen 300 mm²)
Temperaturbereich
bewegt -5°C bis +90°C nicht bewegt -40°C bis +90°C
Zulässige Betriebstemperatur
am Leiter +90°C
Nennspannung
VDE U0/U 600/1000 V UL/CSA 600 V
Prüfspannung
4000 V
Durchschlagspannung
min. 8000 V
Mindestbiegeradius
bewegt 7,5x Leitungs Ø nicht bewegt 3x Leitungs Ø
Kopplungswiderstand
max. 250 Ohm/km
Strahlenbeständigkeit
bis 80x106 cJ/kg (bis 80 Mrad)
Aufbau:
Cu-Litze blank, feinstdrähtig nach DIN VDE 0295 Kl.6, Sp.4, BS 6360 cl.6 bzw. IEC 60228 cl.6, jedoch bei 185 mm² bis 300 mm² reduzierter Einzeldraht- Ø max. 0,30 mm
Aderisolation aus Spezial-PVC nach class 43, 90°C gem. UL Std.1581 Farbe schwarz oder grün-gelb
Abschirmung aus Cu-Geflecht, verzinnt, Bedeckung ca. 85%
Außenmantel aus Spezial-PVC Mischungstyp YM5 nach DIN VDE 0207 Teil 5 und class 43, 90°C gem. UL Std.1581
Mantelfarbe: orange (RAL 2003)
mit Met
Spezial-PVC-Aderleitung nach UL Style 10107 und CSA AWM I/II A/B, Ader nach DIN VDE 0285-525-2-31/ DIN EN 50525-2-31 (ausgenommen 300 mm²)
Temperaturbereich
bewegt -5°C bis +90°C nicht bewegt -40°C bis +90°C
Zulässige Betriebstemperatur
am Leiter +90°C
Nennspannung
VDE U0/U 600/1000 V UL/CSA 600 V
Prüfspannung
4000 V
Durchschlagspannung
min. 8000 V
Mindestbiegeradius
bewegt 7,5x Leitungs Ø nicht bewegt 3x Leitungs Ø
Kopplungswiderstand
max. 250 Ohm/km
Strahlenbeständigkeit
bis 80x106 cJ/kg (bis 80 Mrad)
Aufbau:
Cu-Litze blank, feinstdrähtig nach DIN VDE 0295 Kl.6, Sp.4, BS 6360 cl.6 bzw. IEC 60228 cl.6, jedoch bei 185 mm² bis 300 mm² reduzierter Einzeldraht- Ø max. 0,30 mm
Aderisolation aus Spezial-PVC nach class 43, 90°C gem. UL Std.1581 Farbe schwarz oder grün-gelb
Abschirmung aus Cu-Geflecht, verzinnt, Bedeckung ca. 85%
Außenmantel aus Spezial-PVC Mischungstyp YM5 nach DIN VDE 0207 Teil 5 und class 43, 90°C gem. UL Std.1581
Mantelfarbe: orange (RAL 2003)
mit Met
Ader-Farbe
orange
Flammwidrig
nach EN 60332-1-2
Leiter-Klasse
Kl.6 = feinstdrähtig
Ader-Isolation
PVC
Zul. Kabelaußentemperatur, in Bewegung
-5.0 °C
Zul. Kabelaußentemperatur, fest verlegt
-40.0 °C
Raucharm nach EN 61034-2
Nein
Schirm
Ja
Ölbeständig nach EN 60811-2-1
Nein
Halogenfrei nach EN 50267-2-2
Nein
Leiter-Nennquerschnitt
10.0 mm²
Nennspannung U
1000.0 V
AWG-Querschnitt
8.0
Nennspannung U0
600.0 V
Außendurchmesser ca.
10.5 mm
