Bestellware
| Hersteller | HELUKABEL GmbH |
| Typ | SINGLE-600-CY-J-1G6(10-AWG)-SW |
| Hersteller ID | 10910-S |
| Unsere Artikelnummer | 7153119 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4060892172588 |
| Zolltarif-Nr. | 85444995 |
422.00 € per 100 Meter
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Technische Daten:
Spezial-PVC-Aderleitung nach UL Style 10107 und CSA AWM I/II A/B, in Anlehnung an DIN VDE 0285-525-2-31 / DIN EN 50525-2-31, DIN VDE 0285-525-2-51 / DIN EN 50525-2-51, gem. UL Std.758
Temperaturbereich
bewegt -5°C bis +90°C nicht bewegt -40°C bis +90°C
Zulässige Betriebstemperatur am Leiter +90°C
Nennspannung
VDE U0/U 600/1000 V UL/CSA 600 V
Prüfspannung
4000 V
Durchschlagspannung
min. 8000 V
Mindestbiegeradius
bewegt 7,5x Leitungs Ø nicht bewegt 4x Leitungs Ø
Kopplungswiderstand
max. 250 Ohm/km
Strahlenbeständigkeit
bis 80x106 cJ/kg (bis 80 Mrad)

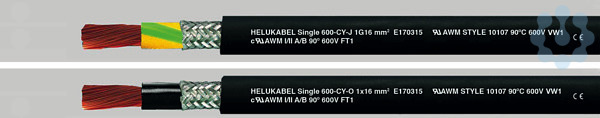

Aufbau:
Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl.5, BS 6360 cl.5 bzw. IEC 60228 cl.5
Aderisolation aus Spezial-PVC nach class 43, 90°C gem. UL Std.1581 Farbe schwarz oder grün-gelb
Abschirmung aus Cu-Geflecht, verzinnt, Bedeckung ca. 85%
Außenmantel aus Spezial-PVC Mischungstyp TM2 nach DIN VDE 0207-363-4-1 / DIN EN 50363-4-1 und class 43 gem. UL Std.1581
Mantelfarbe: schwarz (RAL 9005)
mit Metermarkierung
Eigen
Spezial-PVC-Aderleitung nach UL Style 10107 und CSA AWM I/II A/B, in Anlehnung an DIN VDE 0285-525-2-31 / DIN EN 50525-2-31, DIN VDE 0285-525-2-51 / DIN EN 50525-2-51, gem. UL Std.758
Temperaturbereich
bewegt -5°C bis +90°C nicht bewegt -40°C bis +90°C
Zulässige Betriebstemperatur am Leiter +90°C
Nennspannung
VDE U0/U 600/1000 V UL/CSA 600 V
Prüfspannung
4000 V
Durchschlagspannung
min. 8000 V
Mindestbiegeradius
bewegt 7,5x Leitungs Ø nicht bewegt 4x Leitungs Ø
Kopplungswiderstand
max. 250 Ohm/km
Strahlenbeständigkeit
bis 80x106 cJ/kg (bis 80 Mrad)
Aufbau:
Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl.5, BS 6360 cl.5 bzw. IEC 60228 cl.5
Aderisolation aus Spezial-PVC nach class 43, 90°C gem. UL Std.1581 Farbe schwarz oder grün-gelb
Abschirmung aus Cu-Geflecht, verzinnt, Bedeckung ca. 85%
Außenmantel aus Spezial-PVC Mischungstyp TM2 nach DIN VDE 0207-363-4-1 / DIN EN 50363-4-1 und class 43 gem. UL Std.1581
Mantelfarbe: schwarz (RAL 9005)
mit Metermarkierung
Eigen
Ader-Farbe
schwarz
Leiter-Klasse
Kl.5 = feindrähtig
Flammwidrig
nach EN 60332-1-2
Ader-Isolation
PVC
Zul. Kabelaußentemperatur, in Bewegung
-5.0 °C
Zul. Kabelaußentemperatur, fest verlegt
-40.0 °C
Schirm
Ja
Ölbeständig nach EN 60811-2-1
Nein
Halogenfrei nach EN 50267-2-2
Nein
Raucharm nach EN 61034-2
Nein
Leiter-Nennquerschnitt
6.0 mm²
Nennspannung U
1000.0 V
Außendurchmesser ca.
8.1 mm
Nennspannung U0
600.0 V
AWG-Querschnitt
10.0
