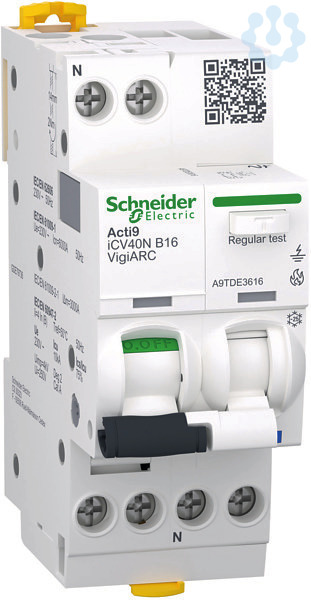

Acti9 iCV40N VigiARC AFDD + FI/LS 1P+N 16A B-Char. 30mA Typ A-SI 6000AA9TDE3616
Bestellware
| Hersteller | Schneider Electric GmbH |
| Typ | A9TDE3616 |
| Unsere Artikelnummer | 7716630 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 3606481906502 |
| Zolltarif-Nr. | 85362010 |
284,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Acti9 iCV40N VigiARC - ist ein AFDD (Fehlerlichtbogenschutzeinrichtung/Brandschutzschalter) zur Erkennung von Fehlerlichtbögen in Kombination mit einem FI/LS. 1P+N, 16A Nennstrom und B-Charakteristik. Die Fehlerstromschutzschalter ist ein Typ A-SI mit einer Empfindlichkeit von 30mA und der Erdschlussschutz ist unverzögert. Das Bemessungskurzschlussausschaltvermögen reicht bis zu 6000A bei 230VAC gemäß EN/IEC 61009-2-1 und 10kA bei 230VAC gemäß EN/IEC 60947-2. Dieser AFDD in Kombination mit dem FI/LS schützt vor Kurzschluss, Überlaststrom, elektrischen Schlag durch indirekte Berührung und Brandgefahr durch Fehlerlichtbögen. Die beiden einzigartigen VisiTrip-Anzeigen des Acti9 iArc reduzieren die Interventionszeit, indem sie den ausgefallen Stromkreis anzeigen und die Art des Fehlers schnell identifizieren lassen. Die elektrische Lebensdauer beträgt bis zu 10.000 und die mechanische Lebensdauer bis zu 20.000 Schaltspielen. Die Bemessungsisolationsspannung Ui beträgt 250VAC. Begrenzungsklasse 3 (nach EN/IEC60898
Fehlerstrom-Typ
A
Zusatzeinrichtungen werkseitig angebaut
Brandschutzschalter
Schutzart (IP)
IP20
Auslösecharakteristik
B
Steuerspannungsart Zusatzeinrichtung
AC
Mitschaltender Neutralleiter
Ja
Verschmutzungsgrad
2.0
Bemessungsabschaltvermögen nach IEC 60947-2
10.0 kA
Bemessungsstrom
16.0 A
Bemessungsfehlerstrom
0.03 A
Breite in Teilungseinheiten
2.0
Polzahl
2.0
Einbautiefe
44.0 mm
Frequenz
50.0 Hz
Bemessungsabschaltvermögen nach EN 61009
6.0 kA
Energiebegrenzungsklasse
3.0
Bemessungsspannung
230.0 V
Montageart
DIN-Schiene
Abschaltcharakteristik
unverzögert
Spannungsart
AC
Umgebungstemperatur während des Betriebs
-25.0 °C
Anschließbarer Leiterquerschnitt mehrdrähtig
1.0 mm²
Anschließbarer Leiterquerschnitt eindrähtig
1.0 mm²
Mit Verriegelungsvorrichtung
Ja
Fehlauslöseschutz
Ja
Anzahl der abgesicherten Pole
1.0
Verlustleistung
2.65 W
Bemessungsisolationsspannung Ui
250.0 V
Bemessungsstoßspannungsfestigkeit Uimp
4.0 kV
Bemessungsschaltvermögen Icn nach EN 61009-1
6.0 kA
Polzahl (gesamt)
2.0
