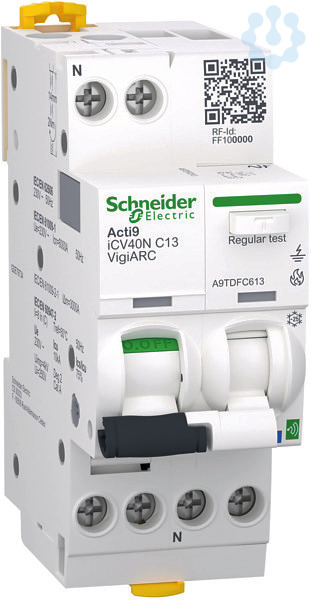

Acti9 iCV40N VigiARC Active AFDD + FI/LS + Kom. 1P+N 13A C 30mA A-SI 6kAA9TDFC613
Bestellware
| Hersteller | Schneider Electric GmbH |
| Typ | A9TDFC613 |
| Unsere Artikelnummer | 7716626 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 3606481906595 |
| Zolltarif-Nr. | 85362010 |
394,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Acti9 iCV40N VigiARC Active - ist ein AFDD (Fehlerlichtbogenschutzeinrichtung/Brandschutzschalter) zur Erkennung von Fehlerlichtbögen in Kombination mit einem FI/LS und ist kommunikationsfähig. 1P+N, 13A Nennstrom und C-Charakteristik. Die Fehlerstromschutzschalter ist ein Typ A-SI mit einer Empfindlichkeit von 30mA und der Erdschlussschutz ist unverzögert. Das Bemessungskurzschlussausschaltvermögen reicht bis zu 6000A bei 230VAC gemäß EN/IEC 61009-2-1 und 10kA bei 230VAC gemäß EN/IEC 60947-2. Dieser AFDD in Kombination mit dem FI/LS schützt vor Kurzschluss, Überlaststrom, elektrischen Schlag durch indirekte Berührung und Brandgefahr durch Fehlerlichtbögen. Dieser Acti9 iC40 ARC Active kommuniziert mit den Gateways EcoStruxure Panel Server Entry, Universal und Advanced. Mit differziertem Voralarm und Ausgelöstmeldung für Überlast, Erdschluss, Netzüberspannung und Messung von Spannung, Strom und Leistung. Die beiden einzigartigen VisiTrip-Anzeigen des Acti9 iArc reduzieren die Interventionszeit, indem sie den
Schutzart (IP)
IP20
Auslösecharakteristik
C
Zusatzeinrichtungen werkseitig angebaut
Brandschutzschalter
Steuerspannungsart Zusatzeinrichtung
AC
Fehlerstrom-Typ
A
Mitschaltender Neutralleiter
Ja
Frequenz
50.0 Hz
Polzahl
2.0
Bemessungsstrom
13.0 A
Verschmutzungsgrad
2.0
Breite in Teilungseinheiten
2.0
Einbautiefe
44.0 mm
Bemessungsfehlerstrom
0.03 A
Bemessungsabschaltvermögen nach IEC 60947-2
10.0 kA
Energiebegrenzungsklasse
3.0
Bemessungsspannung
230.0 V
Bemessungsabschaltvermögen nach EN 61009
6.0 kA
Spannungsart
AC
Montageart
DIN-Schiene
Abschaltcharakteristik
unverzögert
Anschließbarer Leiterquerschnitt eindrähtig
1.0 mm²
Umgebungstemperatur während des Betriebs
-25.0 °C
Anschließbarer Leiterquerschnitt mehrdrähtig
1.0 mm²
Mit Verriegelungsvorrichtung
Ja
Fehlauslöseschutz
Ja
Bemessungsstoßspannungsfestigkeit Uimp
4.0 kV
Verlustleistung
2.75 W
Bemessungsschaltvermögen Icn nach EN 61009-1
6.0 kA
Bemessungsisolationsspannung Ui
250.0 V
Polzahl (gesamt)
2.0
Anzahl der abgesicherten Pole
1.0
